Diyotlar - Doğrultucular - Diziler
ND411826

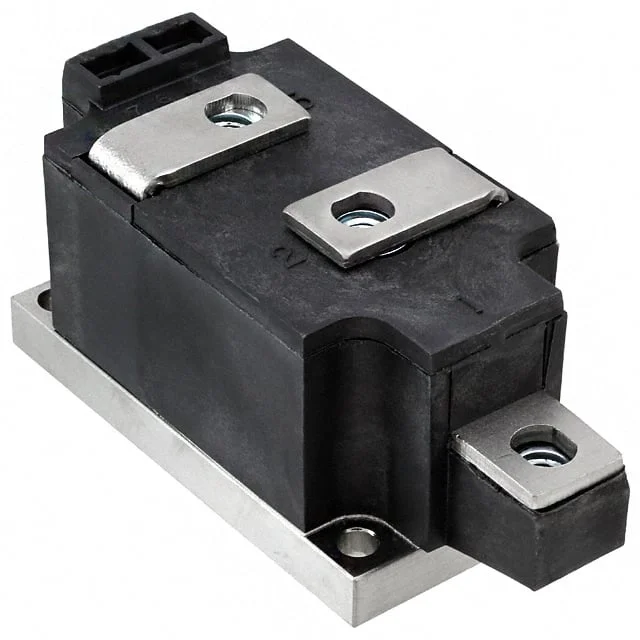

DIODE MODULE 1.8KV 260A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411826
ND411826 Hakkında
Powerex, Inc. tarafından üretilen ND411826, 1.8 kV ters voltaj kapasitesine sahip 260A ortalama doğrultulmuş akım değerine sahip bir diyot modülüdür. POW-R-BLOK™ paket tipinde sunulan bu bileşen, 1 çift seri bağlı standart diyot konfigürasyonundan oluşur. 1500A akımda maksimum 1.35V forward voltajı ve 1800V'da 50mA reverse leakage akımı özellikleri bulunmaktadır. Yüksek güç uygulamalarında, güç kaynakları, endüstriyel konverterler ve UPS sistemlerinde doğrultma işlevi için kullanılmaya uygun olan bu modül, Chassis Mount montaj tipi ile döşemelere direkt bağlanabilir. Standard recovery hızı (>500ns, >200mA) ile genel amaçlı doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 1500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
