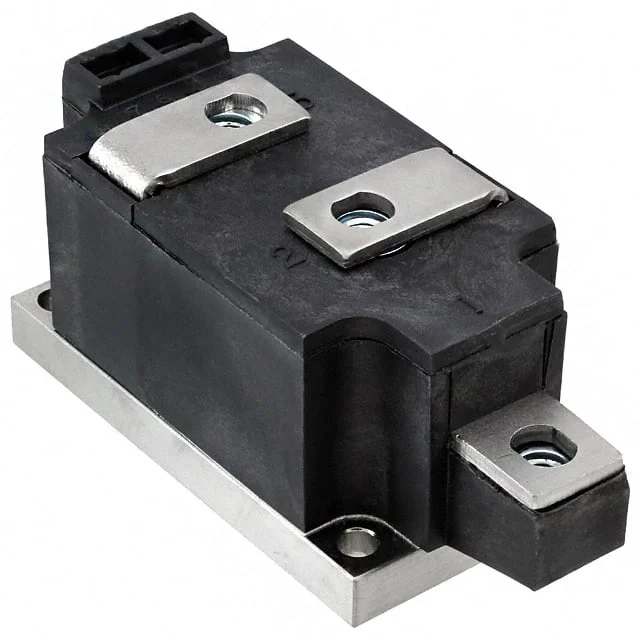

ND411735
DIODE MODULE DUAL
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411735
ND411735 Hakkında
ND411735, Powerex tarafından üretilen POW-R-BLOK™ Module pakette seri bağlı çift diyot konfigürasyonuna sahip standart doğrulttucu diyot modülüdür. 350A ortalama doğrultulmuş akım, 1700V maksimum ters voltaj kapasitesi ve 1.2V maksimum ileri voltaj ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. 10µs reverse recovery time ve standart kurtarma hızı özellikleri ile AC/DC güç kaynakları, endüstriyel konverterler ve ağır akım doğrultma devrelerinde etkin çalışır. Chassis mount tipi montajı ile sabit kurulum gerektiren sistemlerde kullanılır. -40°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 350A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1700 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1000 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
