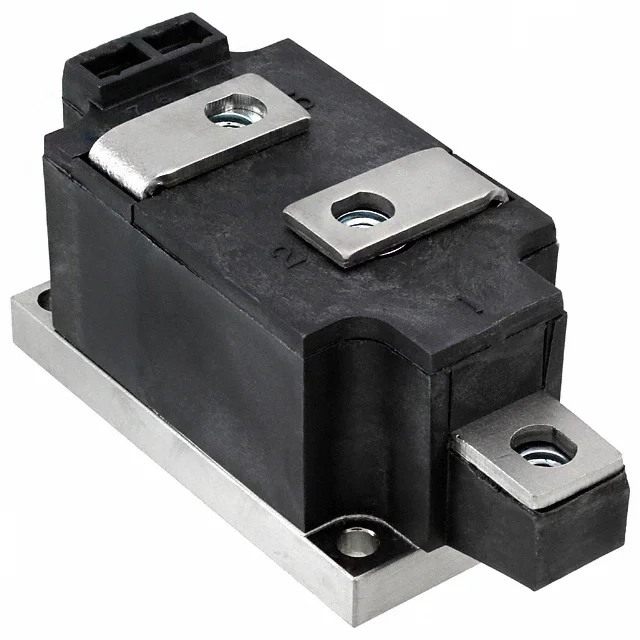

ND411635
DIODE MODULE DUAL
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411635
ND411635 Hakkında
ND411635, Powerex, Inc. tarafından üretilen POW-R-BLOK™ Module paketinde sunulan dual diyot modülüdür. Standard recovery tipinde bu komponent, 1 pair series connection konfigürasyonuyla iki diyotun entegre edilmiş halidir. 350A ortalama doğrultulmuş akım kapasitesine sahip olup, maksimum 1600V reverse voltajında çalışabilmektedir. Forward voltajı 1000A akımda 1.2V ile sınırlandırılmıştır. Reverse recovery time 10µs olarak belirtilmiştir. -40°C ile 150°C arasında junction sıcaklıklarında güvenli çalışır. Chassis mount tipi bu modülün endüstriyel uygulamalarda, güç dönüştürme devreleri, rectifier uygulamaları ve yüksek akım gerektiren switching uygulamalarında kullanılmasını sağlamaktadır. 30mA @ 1600V reverse leakage akımı ile düşük bozulma özellikleri mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 350A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1000 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
