ND411626

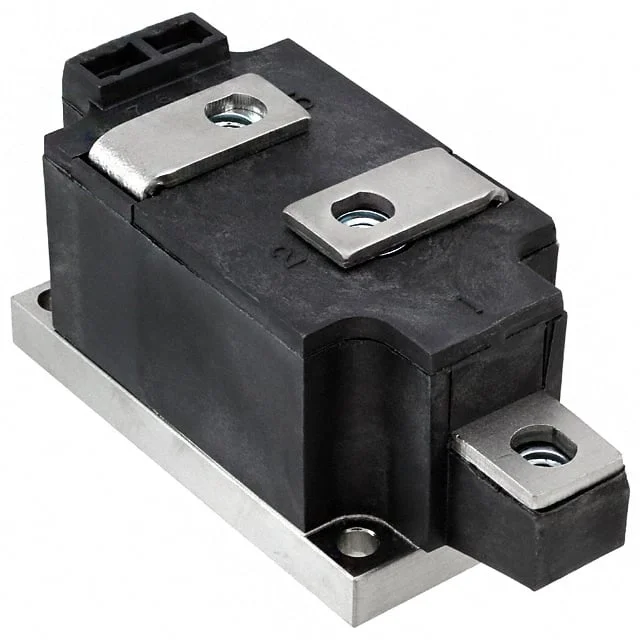

DIODE MODULE 1.6KV 260A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411626
ND411626 Hakkında
Powerex, Inc. tarafından üretilen ND411626, 1.6KV 260A kapasiteli POW-R-BLOK™ modül formatında doğrultucu diyot dizisidir. Bu komponent, 1 çift seri bağlantı konfigürasyonunda standart hızda çalışan diyotlardan oluşmaktadır. Ortalama doğrultulmuş akım (Io) diyot başına 260A olup, maksimum DC ters voltajı (Vr) 1600V'dir. Reverse recovery time (trr) 10 µs ile standart geri kazanım hızına sahiptir. Chassis mount tipi montaj ile tasarlanmış olup, -40°C ile +150°C arasında çalışabilir. Ters akım sızıntısı 1600V'de 50mA olarak belirtilmiştir. Yüksek güç uygulamaları, endüstriyel doğrultma sistemleri ve ağır akım ihtiyaçlı devrelerde kullanılan bir modüldür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
