Diyotlar - Doğrultucular - Diziler

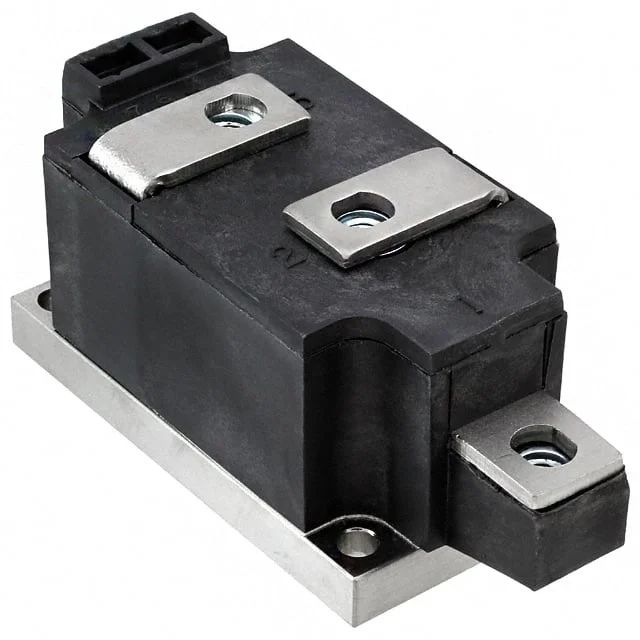

ND411426
DIODE MODULE 1.4KV 260A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411426
ND411426 Hakkında
ND411426, Powerex tarafından üretilen 1.4 kV 260 A kapasiteli doğrultma diyot modülüdür. POW-R-BLOK™ paket tipinde sunulan bu komponent, seri bağlantılı diyot çifti konfigürasyonuna sahiptir. Ortalama doğrultulmuş akım değeri diyot başına 260A olup, maksimum ters voltaj (Vr) 1400V, maksimum ileri voltaj (Vf) 1500A'de 1.35V'tur. 50mA ters kaçak akımı ve 500ns üstü standart iyileşme hızı ile tasarlanmıştır. Chassis mount tipi montaj yapısıyla yüksek güç uygulamaları, endüstriyel frekans dönüştürücüler, kaynak makinaları ve ağır akım güç kaynakları gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1400 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 1500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
