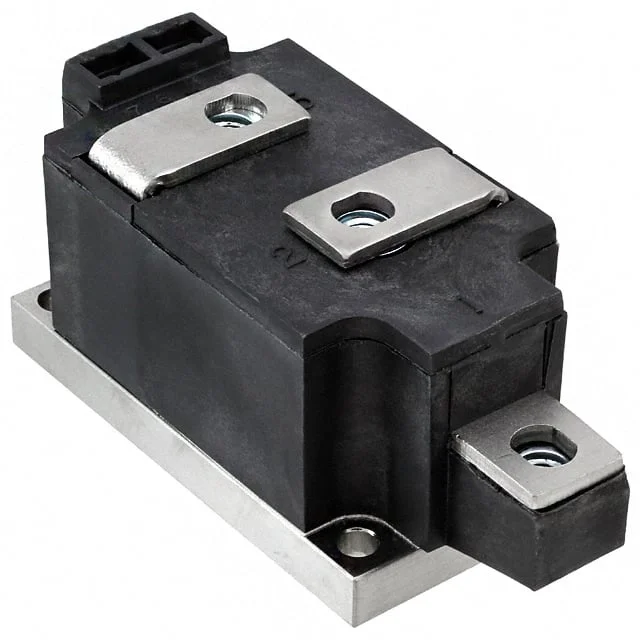

ND411235
DIODE MODULE DUAL
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411235
ND411235 Hakkında
ND411235, Powerex, Inc. tarafından üretilen POW-R-BLOK™ modüllü dual diyot doğrultucu komponentdir. 350A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 1200V maksimum ters gerilimi tolere edebilir. 1 Pair Series Connection konfigürasyonunda tasarlanan cihaz, endüstriyel güç dönüştürme, kaynak cihazları ve yüksek akımlı uygulamalarda kullanılır. Standard recovery tipi diyotlar ile 10µs reverse recovery time sunmaktadır. Şasi monte edilen bu modül, -40°C ile 150°C arasında çalışabilir ve 1.2V forward voltage'ı ile verimli doğrultma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 350A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 10 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1000 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
