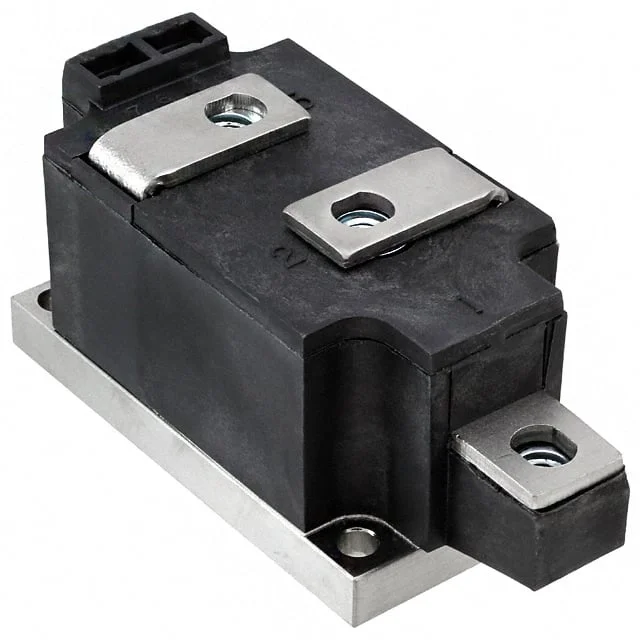

ND411226
DIODE MODULE 1.2KV 260A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- ND411226
ND411226 Hakkında
Powerex ND411226, 1.2KV 260A kapasiteli POW-R-BLOK™ modül tipi diyot dizisidir. Standart iyileştirme hızına sahip bu komponent, 1 çift seri bağlantılı diyot konfigürasyonu ile tasarlanmıştır. Maksimum ters voltaj 1200V, ileri voltaj 1.35V@1500A'dir. Chassis mount tipi montajla, yüksek akım uygulamalarda doğrultma ve koruma görevini yerine getirir. Endüstriyel güç kaynakları, kaynak makineleri ve ağır yük doğrultma devreleri gibi uygulamalarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 1500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
