Transistörler - Bipolar (BJT) - RF

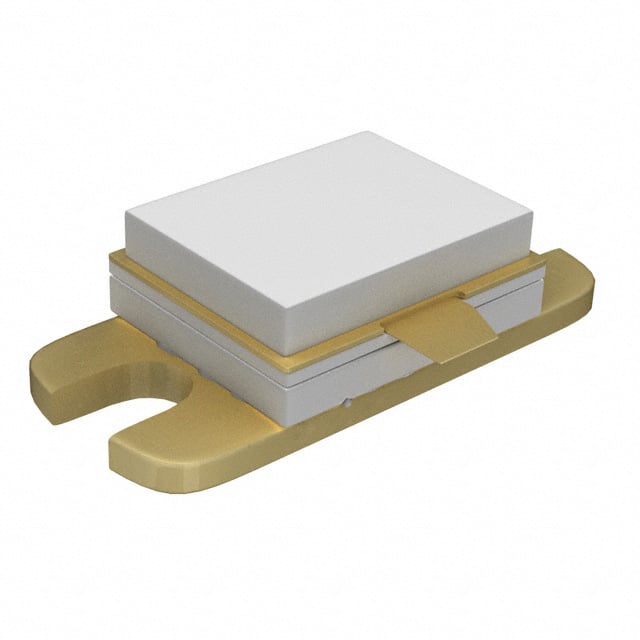

MX0912B351Y,114
RF TRANS NPN 20V 1.215GHZ CDFM2
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-439A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MX0912B351Y
MX0912B351Y,114 Hakkında
MX0912B351Y, Ampleon tarafından üretilen RF NPN bipolar junction transistördür. 1.215GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 20V maksimum collector-emitter breakdown voltajı ve 21A maksimum collector akımı ile çalışır. 7.6dB kazanç değerine sahiptir. 960W maksimum güç dağıtım kapasitesi ile güçlü RF sinyal amplifikasyonu gerektiğinde tercih edilir. SOT-439A paket tipinde sağlanan bu transistör, 200°C'ye kadar junction sıcaklığında çalışabilir. Chassis mount montajı için uygundur. Haberleşe sistemleri, radar uygulamaları ve RF power amplifier tasarımlarında kullanılmaktadır. Parça durumu itibariyle üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 21A |
| Frequency - Transition | 1.215GHz |
| Gain | 7.6dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-439A |
| Part Status | Obsolete |
| Power - Max | 960W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
