Diyotlar - Doğrultucular - Diziler
MURP20040CT

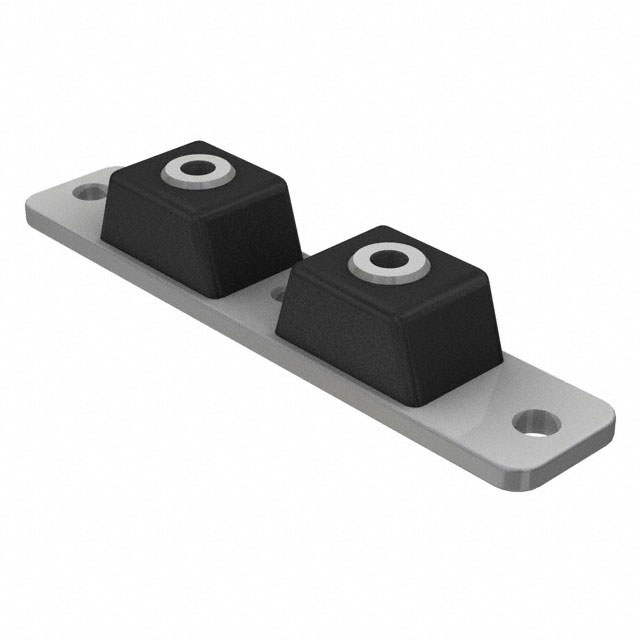

DIODE MODULE 400V 100A POWERTAP2
- Üretici
- onsemi
- Paket/Kılıf
- Powertap II
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MURP20040CT
MURP20040CT Hakkında
MURP20040CT, onsemi tarafından üretilen 400V 100A kapasiteli diyot modülüdür. Powertap II kasa tipi ile chassis mount uygulamalarına uygun tasarlanmıştır. Common cathode konfigürasyonunda 1 pair diyot içerir. Fast recovery tipi doğrultucu özelliği sayesinde 75 ns reverse recovery time ile yüksek hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum forward voltajı 100A akımda 1.3V'tur. Ters akış koşullarında 400V'da 50µA reverse leakage karakteristiği gösterir. Endüstriyel güç kaynakları, invertörler ve yüksek akım doğrultma devrelerinde uygulanır. Not: Bu ürün üretimi durdurulmuş (obsolete) status'undadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 50 µA @ 400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Powertap II |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 75 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powertap II |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
