Diyotlar - Doğrultucular - Diziler

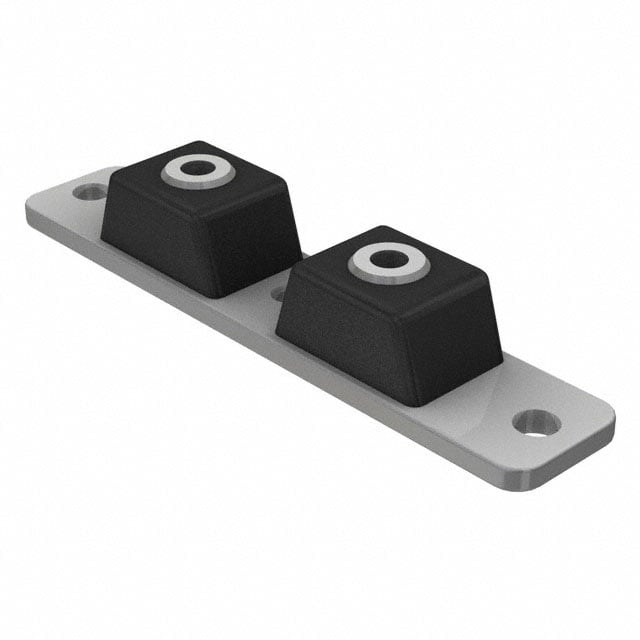

MURP20020CTG
DIODE MODULE 300V 100A POWERTAP2
- Üretici
- onsemi
- Paket/Kılıf
- Powertap II
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MURP20020CTG
MURP20020CTG Hakkında
MURP20020CTG, onsemi tarafından üretilen 300V 100A kapasiteli güç doğrultma diyot modülüdür. Powertap II paketinde sunulan bu komponent, 1 pair common cathode konfigürasyonunda çalışır ve fast recovery diyot teknolojisini kullanır. 50 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. Maksimum forward voltajı 1V @ 100A olup, DC reverse voltajı 300V'tur. Reverse leakage akımı 150µA @ 300V seviyesindedir. Chassis mount tipi montaj seçeneği ile endüstriyel güç dönüştürme uygulamalarında, AC/DC konvertörlerde ve yüksek akımlı doğrultma devrelerinde kullanılır. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 150 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Powertap II |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Powertap II |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
