Diyotlar - Doğrultucular - Tekil

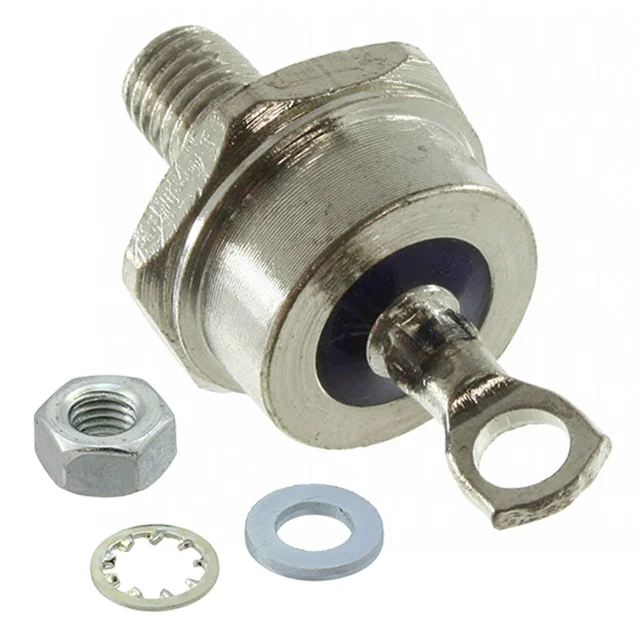

MUR5010R
DIODE GEN PURP REV 100V 50A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MUR5010R
MUR5010R Hakkında
MUR5010R, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyotudur. 50A ortalama doğrultmalı akım kapasitesine ve 100V ters polarite voltajına sahip bu bileşen, hızlı iyileştirme karakteristiği (75ns trr) ile düşük elektromanyetik parazitlere neden olur. Chassis stud mount konfigürasyonunda sunulan DO-5 paketinde, -55°C ile 150°C arasında çalışır. 1V @ 50A ön yönlü gerilim düşümü ile şantiye, endüstriyel güç kaynakları ve kontrol devreleri gibi yüksek akımlı uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 50A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 75 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
