Diyotlar - Doğrultucular - Diziler

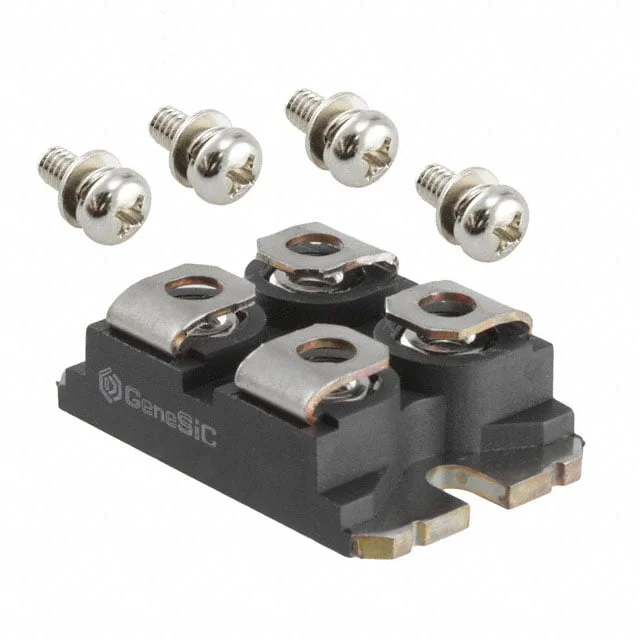

MUR2X120A02
DIODE GEN PURP 200V 120A SOT227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MUR2X120A
MUR2X120A02 Hakkında
MUR2X120A02, GeneSiC Semiconductor tarafından üretilen 200V 120A kapasiteli genel amaçlı doğrultucu diyot dizisidir. SOT-227 miniBLOC paketinde sunulan bu bileşen, iki bağımsız diyot konfigürasyonuna sahiptir. 1V'luk ileri gerilim düşümü (Vf) ile 120A ortalama doğrultulmuş akımı işleyebilir. -55°C ile 175°C arasında çalışabilen bu diyot, güç kaynakları, invertörler, UPS sistemleri ve endüstriyel dönüştürücülerde uygulanır. Standard recovery karakteristiği (>500ns) ile yüksek hızlı anahtarlama uygulamalarında tercih edilir. Chassis mount tasarımı sayesinde doğrudan ısı yönetimi desteği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A |
| Current - Reverse Leakage @ Vr | 25 µA @ 200 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 120 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
