Diyotlar - Doğrultucular - Diziler

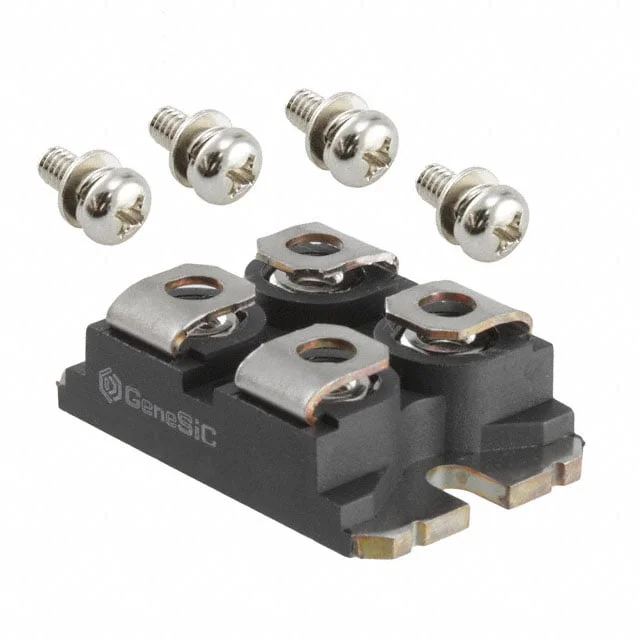

MUR2X100A02
DIODE GEN PURP 200V 100A SOT227
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MUR2X100A02
MUR2X100A02 Hakkında
MUR2X100A02, GeneSiC Semiconductor tarafından üretilen 200V 100A kapasiteli fast recovery diyot dizisidir. İki bağımsız diyottan oluşan bu komponent, SOT-227-4 (miniBLOC) paketine monte edilen şasiye yerleştirilebilir tipte bir doğrultucudur. 75 ns reverse recovery time ile hızlı anahtarlama özellikleri sunar. Maksimum 1V forward voltage düşüşü ile 100A ortalama doğrultulu akım sağlar. -55°C ile 175°C arasında güvenilir çalışma aralığına sahiptir. Power supply üniteleri, inverter devreleri, motor kontrolörleri ve endüstriyel doğrultma uygulamalarında kullanılmak üzere tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 25 µA @ 200 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 75 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
