Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
MUN5237T1

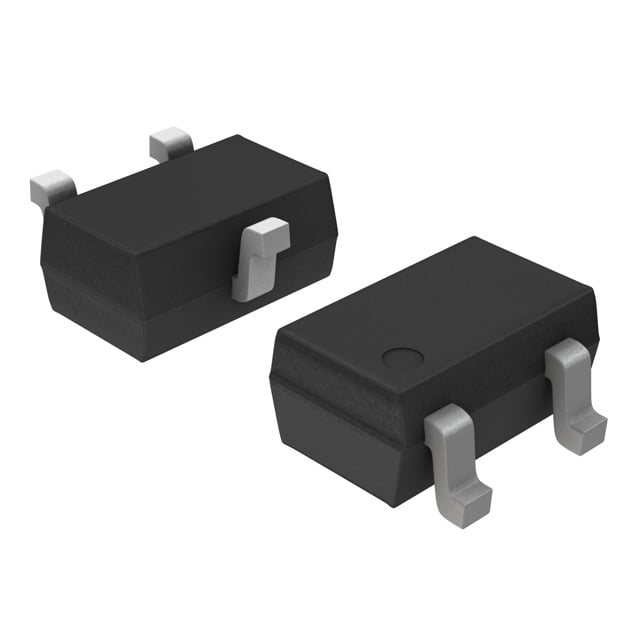

TRANS PREBIAS NPN 202MW SC70-3
MUN5237T1 Hakkında
MUN5237T1, onsemi tarafından üretilen NPN tipi ön beslemeli (pre-biased) bir bipolar transistördür. SC-70 (SOT-323) yüzey montaj paketinde sunulan bu bileşen, dahili baz ön beslemeli dirençlere (47kΩ ve 22kΩ) sahiptir. Maksimum 100mA kolektör akımı, 50V VCEO gerilimi ve 202mW güç sınırlamalarıyla tasarlanmıştır. Vce doyum gerilimi 250mV'tur. Kolektör kesme akımı 500nA'dan düşüktür. Bu transistör, loojik seviye geçişi gerektiren uygulamalarda, anahtar devrelerde ve sinyal kuvvetlendirmede kullanılır. Ön beslemeli yapısı sayesinde ek baz direnci gerektirmez ve kompakt tasarımlar için uygundur. Parça güncel olmayan (obsolete) durumda olup, yerdeğiştirme ile yeni tasarımlar için alternatif bileşenler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 202 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SC-70-3 (SOT323) |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
