Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

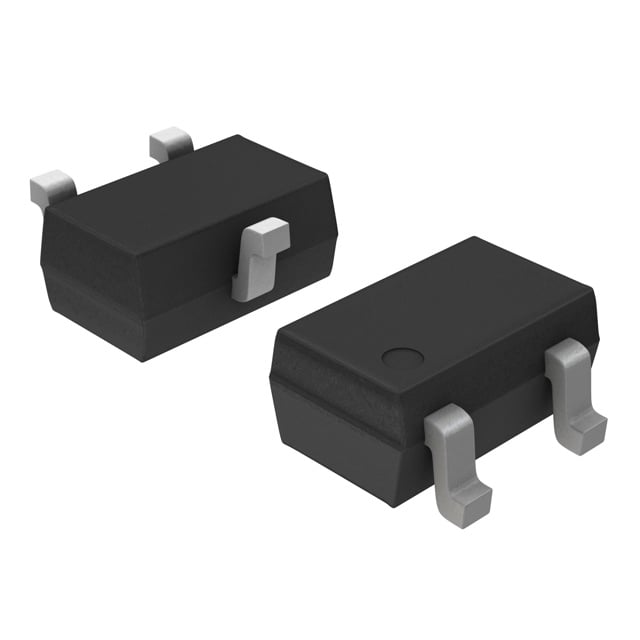

MUN5236T1G
TRANS PREBIAS NPN 50V SC70-3
MUN5236T1G Hakkında
MUN5236T1G, onsemi tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SC-70 (SOT-323) yüzey montaj paketinde sunulan bu bileşen, kompakt uygulamalar için tasarlanmıştır. 50V kolektör-emitter kırılma gerilimi ve 100mA maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. Dahili 100kΩ base ve emitter-base dirençleriyle ön beslemeli yapı sayesinde harici bias resistörleri gerektirmez, böylece PCB tasarımını basitleştirir. Tipik olarak switching uygulamaları, lojik seviye dönüştürücüler ve düşük güç sinyal işleme devrelerinde tercih edilir. 202mW maksimum güç yayılımı ve 250mV saturasyon gerilimi özellikleriyle verimli çalışma sağlar. Komponentin obsolete statüsü nedeniyle yeni tasarımlarda alternatif ürünlerin incelenmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 202 mW |
| Resistor - Base (R1) | 100 kOhms |
| Resistor - Emitter Base (R2) | 100 kOhms |
| Supplier Device Package | SC-70-3 (SOT323) |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
