Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

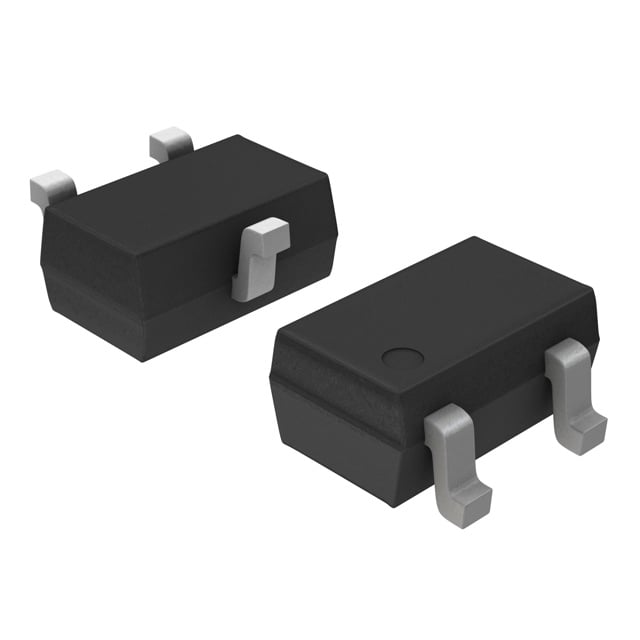

MUN5135T1
TRANS PREBIAS PNP 202MW SC70-3
MUN5135T1 Hakkında
MUN5135T1, onsemi tarafından üretilen PNP tipinde ön beslemeli (pre-biased) bir bipolar transistördür. SC-70/SOT-323 yüzey montajlı paketinde sunulan bu komponent, maksimum 100 mA kolektör akımı ve 50 V gerilim dayanımı ile çalışabilir. Entegre baz (2.2 kΩ) ve emitter-baz (47 kΩ) dirençleriyle önceden yapılandırılmıştır. 202 mW maksimum güç yeteneği ile düşük sinyal uygulamalarında, anahtarlama devrelerinde ve darbe genişliği modülasyonu (PWM) kontrolünde kullanılır. 80 minimum DC akım kazancı (hFE) ve 250 mV doyum gerilimi ile tercih edilir. Düşük güç tüketimi ve kompakt boyutu gömülü sistemler, sensör arayüzleri ve dijital kontrol devrelerinde yaygındır. Ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 202 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-70-3 (SOT323) |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
