Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

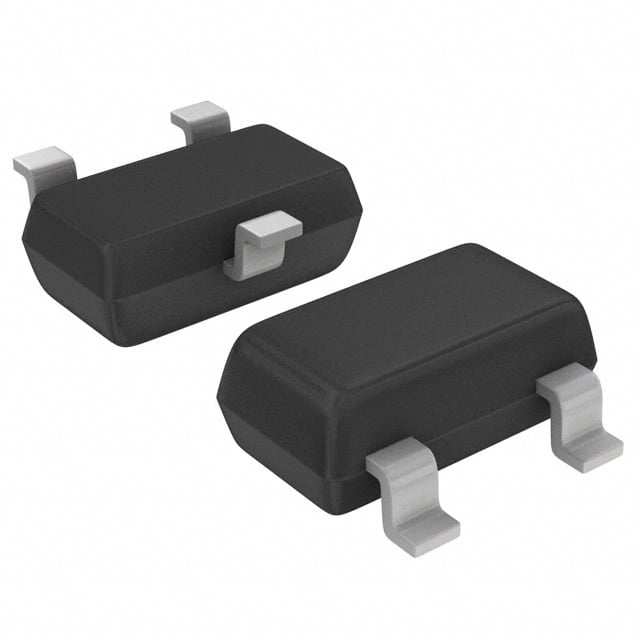

MUN2236T1G
TRANS PREBIAS NPN 50V 100MA SC59
MUN2236T1G Hakkında
MUN2236T1G, onsemi tarafından üretilen NPN ön beslemeli (pre-biased) transistördür. SC-59 (SOT-23-3) yüzey montaj paketinde sunulan bu bileşen, entegre base ve emitter direnç ağı ile birlikte gelir. 100 mA'e kadar kollektör akımını, 50V'a kadar gerilimi destekler. 338 mW maksimum güç yönetebilir. DC akım kazancı (hFE) 5mA/10V'da minimum 80'dir. Saturation gerilimi 10mA akımda tipik 250mV'tur. Temel ve emitter dirençleri 100kΩ olarak konfigüre edilmiştir. Ön beslemeli yapısı sayesinde hızlı anahtarlama uygulamalarında, sürücü devrelerinde ve sinyal işleme sistemlerinde yaygın olarak kullanılır. Kompakt tasarımı ile yüksek yoğunluklu PCB'ler için uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 338 mW |
| Resistor - Base (R1) | 100 kOhms |
| Resistor - Emitter Base (R2) | 100 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
