Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

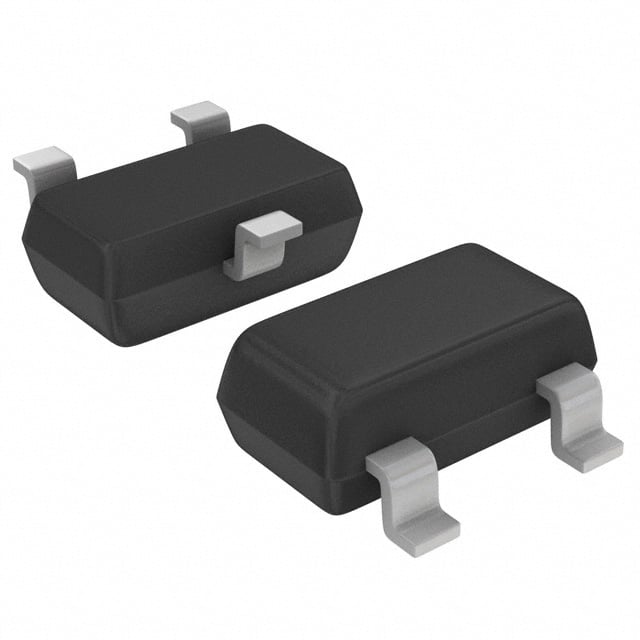

MUN2236T1
TRANS PREBIAS NPN 338MW SC59
MUN2236T1 Hakkında
MUN2236T1, onsemi tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bipolar transistördür. SC-59 (SOT-23-3) yüzey montajlı paket ile sağlanan bu bileşen, maksimum 338 mW güç tüketimine ve 100 mA maksimum kolektör akımına sahiptir. Gömülü 100 kΩ baz dirençleri (R1 ve R2) ile dahili ön yüklemeli yapısı, harici biyaz devrelerine gerek kalmadan doğrudan uygulama devrelerine entegre edilebilir. DC akım kazancı (hFE) 5mA ve 10V'ta minimum 80 değerine ulaşır. 50V maksimum kolektör-emitter kırılma voltajı ile güvenli çalışma sağlar. Düşük sızıntı akımı (500nA maksimum) ve 250mV saturasyon voltajı sayesinde düşük güçlü anahtarlama ve sinyal işleme uygulamalarında tercih edilen bir bileşendir. Harita, görüntü sensörü ve basit dijital kontrol devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 338 mW |
| Resistor - Base (R1) | 100 kOhms |
| Resistor - Emitter Base (R2) | 100 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
