Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

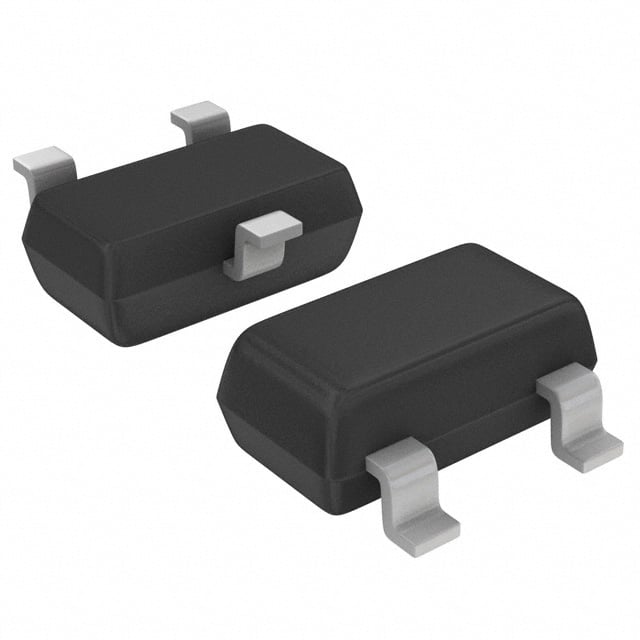

MUN2233T1
TRANS PREBIAS NPN 338MW SC59
MUN2233T1 Hakkında
MUN2233T1, onsemi tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bir bipolar transistördür. SC-59 (SOT-23-3) yüzey montajlı paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 50V Vce kırılma gerilimi ile çalışabilir. 4.7kΩ taban direnci ve 47kΩ emitter-taban direnci ile entegre edilen yapısı sayesinde ön yüklemeli uygulamalarda direkt kullanıma uyundur. Maksimum 338mW güç tüketimine sahip olan komponent, sinyal anahtarlama, lojik seviyelendirme ve gerilim ayarlama devrelerinde tercih edilir. Vce doyum gerilimi 250mV olup, 80 minimum DC akım kazancı (hFE) değeri ile belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 338 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
