Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

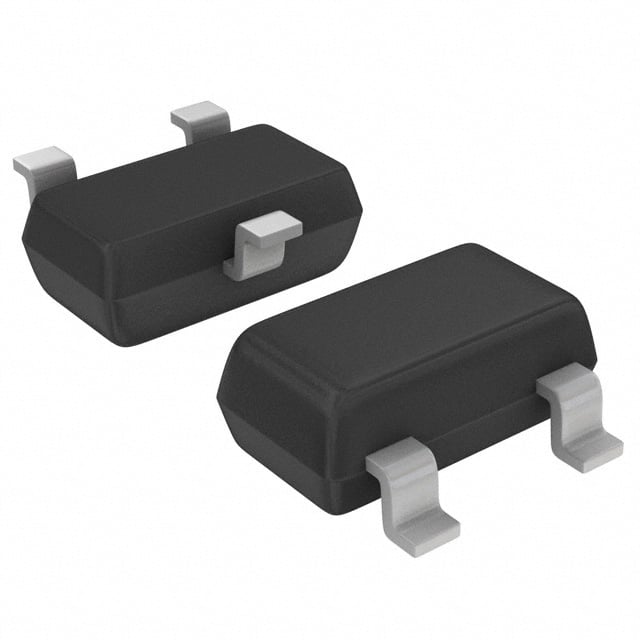

MUN2214T1
TRANS BRT NPN 100MA 50V SC59
MUN2214T1 Hakkında
MUN2214T1, onsemi tarafından üretilen ön beslemeli NPN bipolar transistördür. SC-59 (SOT-23-3) Surface Mount paketinde sunulan bu komponent, maksimum 100 mA kollektör akımı ve 50 V gerilim sınırlamalarıyla tasarlanmıştır. Entegre baz ve emiter dirençleri (sırasıyla 10 kΩ ve 47 kΩ) sayesinde ön beslemeli yapılandırmaya sahiptir. 338 mW maksimum güç dağılımı kapasitesi ve 80'in minimum DC akım kazancı (hFE) ile orta güç uygulamalarında kullanılır. Düşük saturasyon gerilimi (250 mV) anahtarlama hızını iyileştirir. Sinyallenmiş çıkışlar, ses amplifikasyon, anahtarlama devreleri ve dijital lojik arayüz uygulamalarında tercih edilir. Obsolete statüsüne rağmen, mevcut stoklar ile uyumlu uygulamalar için yerdeğiştirme seçeneğine ihtiyaç duyabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 338 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
