Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

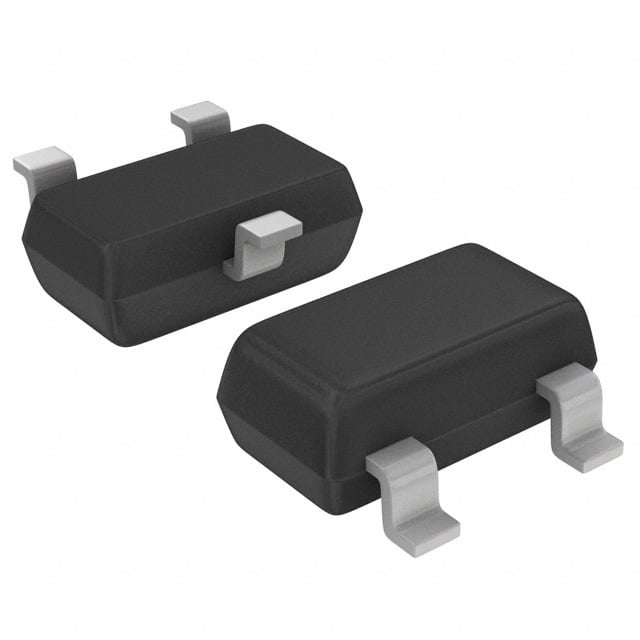

MUN2213JT1
TRANS PREBIAS NPN 338MW SC59
MUN2213JT1 Hakkında
MUN2213JT1, onsemi tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-59 (TO-236-3, SOT-23-3) yüzey monte paketinde sunulan bu komponent, entegre baz dirençleri (her biri 47kΩ) ile konfigüre edilmiştir. Maksimum 100mA kollektör akımı, 50V VCE(BR) kırılma gerilimi ve 338mW güç dağıtımına sahiptir. 80 minimum DC akım kazancı (hFE @ 5mA, 10V), düşük doyum gerilimi (250mV) ve 500nA maksimum kesme akımı ile karakterize edilmiştir. Ön beslemeli tasarımı sayesinde ayrı baz polarizasyon dirençlerine ihtiyaç duymadan anahtarlama uygulamalarında hızlı entegrasyon sağlar. Dijital lojik uygulamaları, sürücü devreler, sensör arayüzleri ve düşük sinyal anahtarlamada kullanılır. Not: Bu ürün üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Power - Max | 338 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
