Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

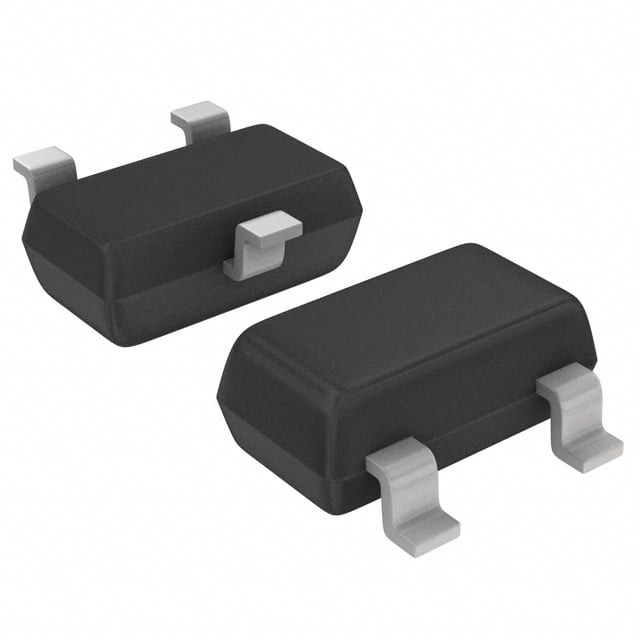

MUN2133T1G
TRANS PREBIAS PNP 50V 100MA SC59
MUN2133T1G Hakkında
MUN2133T1G, onsemi tarafından üretilen ön beslemeli PNP bipolar jonksiyon transistörüdür. TO-236-3 (SC-59, SOT-23-3) yüzey montaj paketinde sunulan bu bileşen, maksimum 100mA kolektör akımı ve 50V Vce (CE) gerilim değerleri ile çalışabilir. Entegre 4.7kΩ ve 47kΩ dirençler sayesinde doğrudan lojik devrelerine bağlanabilir, böylece ön beslemeli tasarım karmaşıklığını azaltır. 230mW maksimum güç tüketimi ve 80 minimum DC akım kazancı (hFE) ile düşük güç uygulamalarında kullanılır. Anahtarlama devrelerinde, sinyal kontrol uygulamalarında ve entegre lojik seviyeleri kontrol gerektiren tasarımlarda tercih edilir. 250mV doyum gerilimi ile verimli anahtar davranışı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 10V |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 230 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-59 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
