Diyotlar - Doğrultucular - Tekil
MUH1PDHM3/89A

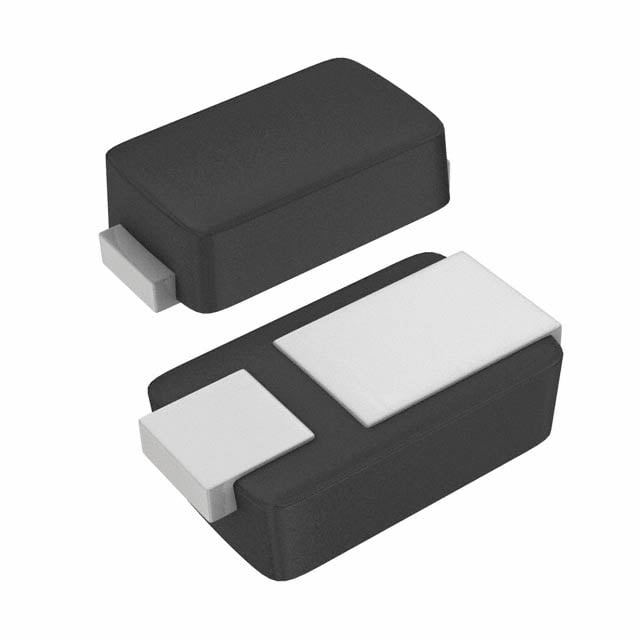

DIODE GEN PURP 200V 1A MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MUH1PDHM3
MUH1PDHM3/89A Hakkında
MUH1PDHM3/89A, Vishay tarafından üretilen genel amaçlı hızlı iyileştirme diyotudur. 200V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve anahtarlamalı devreler gibi uygulamalarda kullanılır. MicroSMP (DO-219AD) yüzey montaj paketi ile kompakt tasarımlar için uygundur. 40ns ters toparlanma zamanı (trr) sayesinde yüksek hızda anahtarlamaya izin verir. -55°C ile 175°C çalışma sıcaklık aralığında endüstriyel ve otomotiv uygulamalarında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | MicroSMP |
| Part Status | Active |
| Reverse Recovery Time (trr) | 40 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.05 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
