IGBT Transistörler - Modüller
MUBW10-06A7
IGBT MODULE 600V 20A 85W E2
- Üretici
- Littelfuse
- Paket/Kılıf
- E2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MUBW10-06A7
MUBW10-06A7 Hakkında

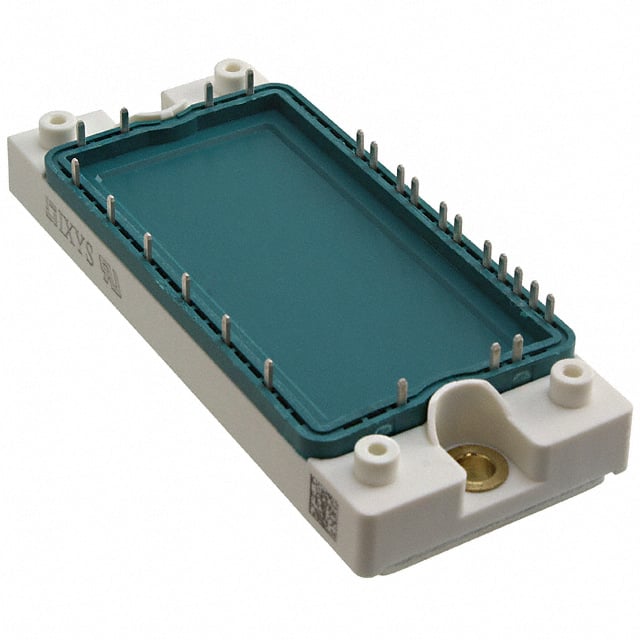

MUBW10-06A7, Littelfuse tarafından üretilen 600V 20A kapasiteli IGBT modülüdür. Three Phase Inverter with Brake konfigürasyonu ile tasarlanmış olup, üç fazlı köprü doğrultucu girişine sahiptir. NPT tipi IGBT teknolojisi kullanarak 85W maksimum güç yönetebilir. E2 pakete monte edilen bu bileşen, entegre NTC Termistöre sahip olup -40°C ile +125°C arasında çalışabilir. Vce(on) değeri 10A'de 2.3V olup, 600V collector-emitter breakdown voltajına sahiptir. Endüstriyel invertör uygulamaları, motor kontrol devreleri ve güç dönüştürücülerde kullanılmaya uygun kütüphanelerde yer almaktadır. Lütfen dikkat: Bu parça kullanımdan kaldırılmış (obsolete) statüdedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 600 µA |
| IGBT Type | NPT |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 600 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | E2 |
| Part Status | Obsolete |
| Power - Max | 85 W |
| Supplier Device Package | E2 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
