Transistörler - FET, MOSFET - Diziler

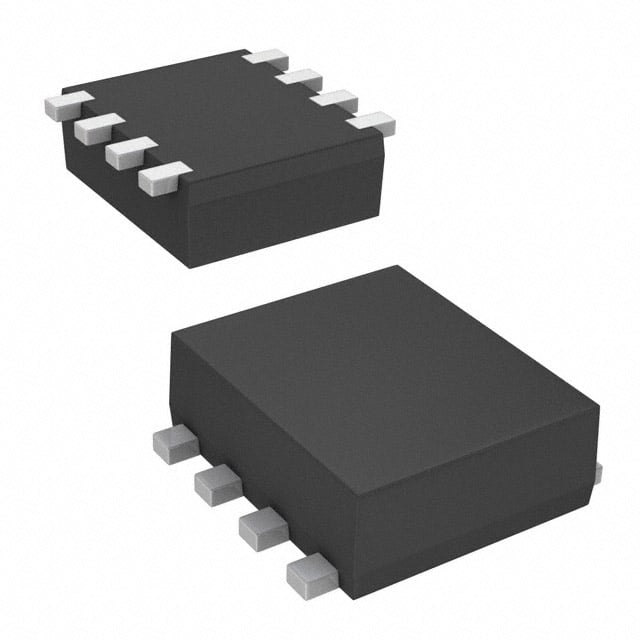

MTMC8E2A0LBF
MOSFET 2N-CH 20V 7A WMINI8
MTMC8E2A0LBF Hakkında
Panasonic MTMC8E2A0LBF, 8-pin SMD paketinde sunulan dual N-channel MOSFET transistörüdür. 20V Vdss (Drain-Source Voltage) ve 7A sürekli drenaj akımı kapasitesiyle anahtarlama ve amplifikasyon uygulamalarında kullanılır. 21mOhm RDS(on) değeri düşük iletim kaybı sağlar. Maksimum 1W güç yayılım kapasitesi ile sınırlı güç uygulamalarında, motor kontrolü, güç yönetimi devreleri ve DC-DC dönüştürücülerde yer alır. 150°C maksimum junction sıcaklığında çalışabilir. Üretici tarafından kullanımdan kaldırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 1450pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 2A, 4.5V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
