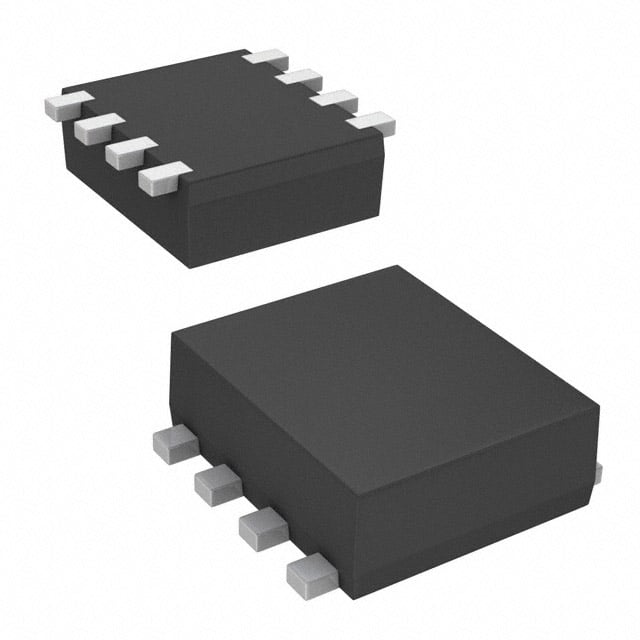

MTMC8E280LBF
MOSFET 2N-CH 20V 7A WMINI8
MTMC8E280LBF Hakkında
MTMC8E280LBF, Panasonic tarafından üretilen dual N-channel MOSFET transistöridir. 20V drain-source gerilimi (Vdss) ve 7A sürekli drain akımı (Id) ile tasarlanmış olup, 8-pin SMD flat lead paketinde sunulmaktadır. 21mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Anahtarlama uygulamalarında, güç yönetimi devreleri, motor kontrol ve DC-DC dönüştürücülerde kullanılabilir. 1500pF maksimum input kapasitans ve 1.3V maksimum gate threshold voltajı ile hızlı anahtarlama performansı sunar. 150°C işletme sıcaklığına kadar çalışır. Obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 1500pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 2A, 4.5V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
