Transistörler - FET, MOSFET - Diziler

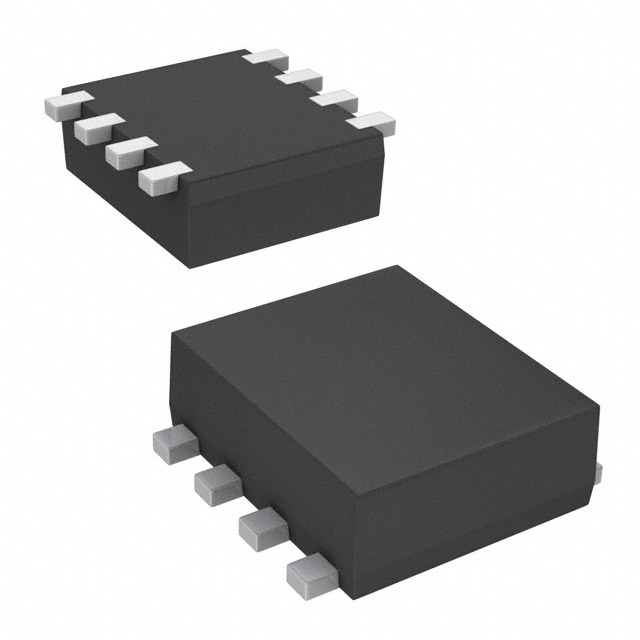

MTM78E2B0LBF
MOSFET 2N-CH 20V 4A WSMINI8-F1-B
MTM78E2B0LBF Hakkında
Panasonic MTM78E2B0LBF, 20V/4A çift N-channel MOSFET transistörleridir. Surface mount WSMINI8-F1-B paketinde sunulan bu komponentin maksimum drain akımı 4A, kapı-kaynak gerilim eşiği 1.3V'tir. RDS(on) değeri 25mΩ (2A, 4V şartlarında) olup, maksimum güç tüketimi 150mW'tır. Input kapasitansi 1100pF (10V'da) ile düşük geçiş zamanı sağlar. -40°C ile +150°C junction sıcaklık aralığında çalışır. Anahtarlama devreleri, güç yönetimi uygulamaları ve entegre lojik seviyeleri kontrol eden uygulamalarda kullanılır. Endüstriyel ve tüketim elektroniği tasarımlarında düşük voltaj anahtarlama çözümü sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 1100pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 2A, 4V |
| Supplier Device Package | WSMINI8-F1-B |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
