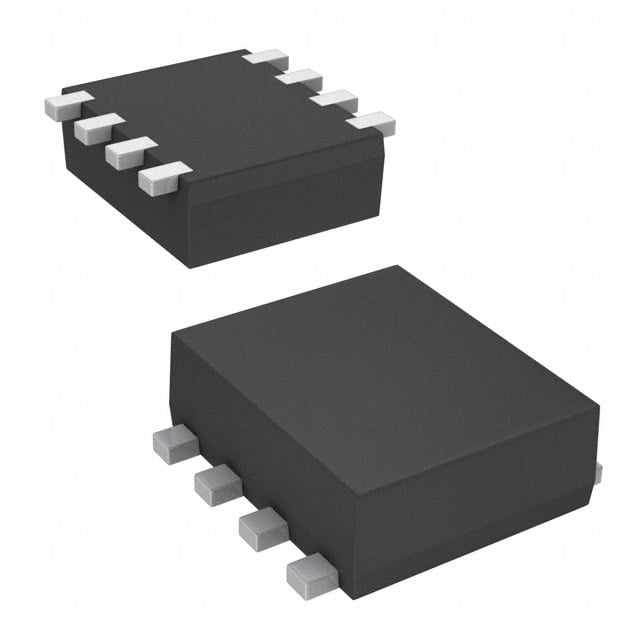

MTM684110LBF
MOSFET 2P-CH 12V 4.8A WMINI8-F1
MTM684110LBF Hakkında
MTM684110LBF, Panasonic tarafından üretilen dual P-Channel MOSFET transistördür. 12V Vdss ve 4.8A sürekli dren akımı ile hızlı anahtarlama uygulamalarında kullanılır. 32mOhm Ron (5V, 1A) değeri ile güç tüketimini minimize eder. 1400pF giriş kapasitansı ve 1V eşik gerilimi hızlı çalışma sağlar. WMini8-F1 SMD paketinde sunulan bileşen, 150°C maksimum çalışma sıcaklığında güvenilir performans verir. Anahtarlama devrelerinde, güç yönetimi ve hızlı kontrol uygulamalarında tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.8A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 1400pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 32mOhm @ 1A, 5V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
