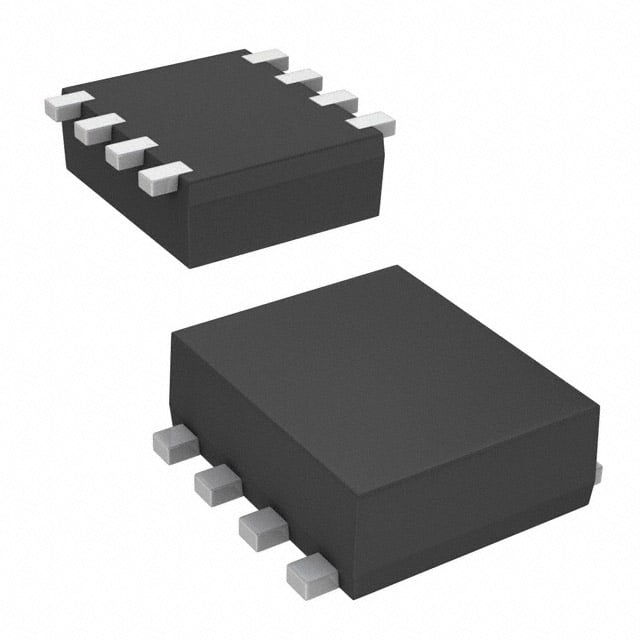

MTM684100LBF
MOSFET 2P-CH 12V 4.8A WMINI8
MTM684100LBF Hakkında
MTM684100LBF, Panasonic tarafından üretilen dual P-channel MOSFET transistörüdür. 12V Drain-Source gerilim, 4.8A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 42mOhm RDS(on) değeri düşük geçiş direnci sağlar. WMini8 SMD paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi devreleri ve düşük voltaj anahtarlama uygulamalarında kullanılır. -40°C ile 85°C arasında çalışma sıcaklığında güvenilir performans sunar. Surface mount montajı ile kompakt tasarımlara uygunluğu nedferdinand endüstriyel ve tüketici elektroniklerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.8A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 1200pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 42mOhm @ 1A, 4V |
| Supplier Device Package | WMini8-F1 |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
