Transistörler - Bipolar (BJT) - RF

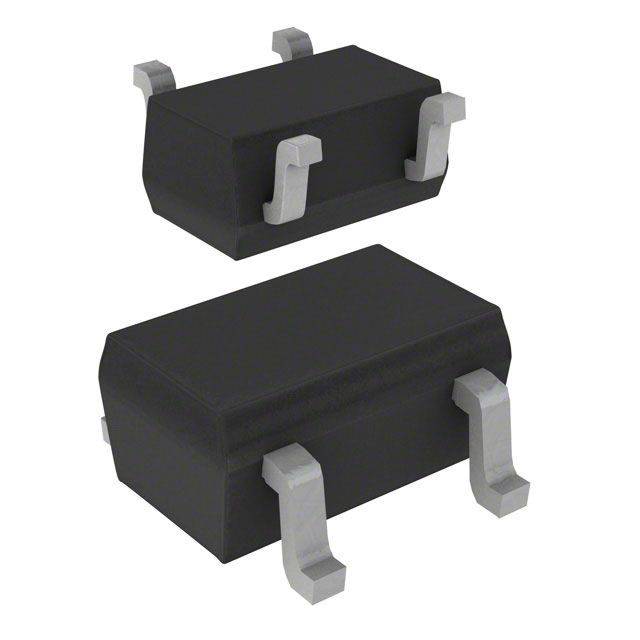

MT4S300U(TE85L,O,F
X34 PB-F RADIO-FREQUENCY SIGE HE
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MT4S300U
MT4S300U(TE85L,O,F Hakkında
Toshiba MT4S300U, yüksek frekans RF uygulamaları için tasarlanmış SiGe (Silikon-Germanium) tabanlı NPN bipolar transistördür. 26.5GHz transition frequency ve 16.9dB kazanç ile 2GHz civarında 0.55dB noise figure sunmaktadır. Maksimum 50mA collector akımı, 250mW güç tüketimi ve 4V breakdown voltajı ile kompakt SC-82A (SOT-343) paketinde sunulmaktadır. Uydu haberleşmesi, radyo frekans amplifikatörleri, LNA (Low Noise Amplifier) tasarımları ve 2GHz civarı kablosuz iletişim uygulamalarında kullanılabilir. -40°C ile +150°C çalışma sıcaklık aralığında aktif durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 10mA, 3V |
| Frequency - Transition | 26.5GHz |
| Gain | 16.9dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 0.55dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Active |
| Power - Max | 250mW |
| Supplier Device Package | USQ |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 4V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
