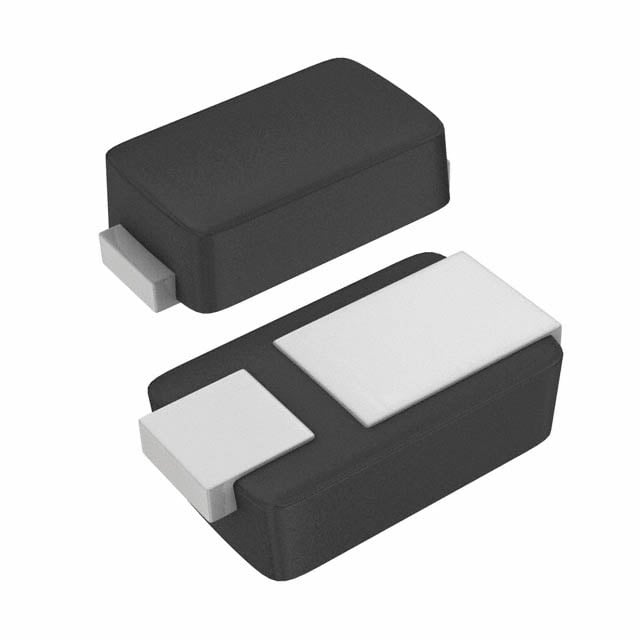

MSS2P3HM3/89A
DIODE SCHOTTKY 2A 30V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS2P3HM3
MSS2P3HM3/89A Hakkında
MSS2P3HM3/89A, Vishay tarafından üretilen fast recovery Schottky diyottur. 2A ortalama doğrultulmuş akım ve 30V maksimum ters gerilim ile güç kaynakları, şarj devreler ve anahtarlama uygulamalarında kullanılır. MicroSMP (DO-219AD) yüzey montajlı paket ile kompakt PCB tasarımlarına uygun hale getirilmiştir. 600mV forward gerilim düşüşü ve 250µA ters kaçak akımı özellikleri ile verimli doğrultma işlemi sağlar. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahip olup, 500ns'den düşük recovery time sayesinde yüksek frekans uygulamalarında etkin şekilde kullanılabilir. Ürün obsolete durumda olup yerine yeni versiyonlarının değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 65pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 250 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
