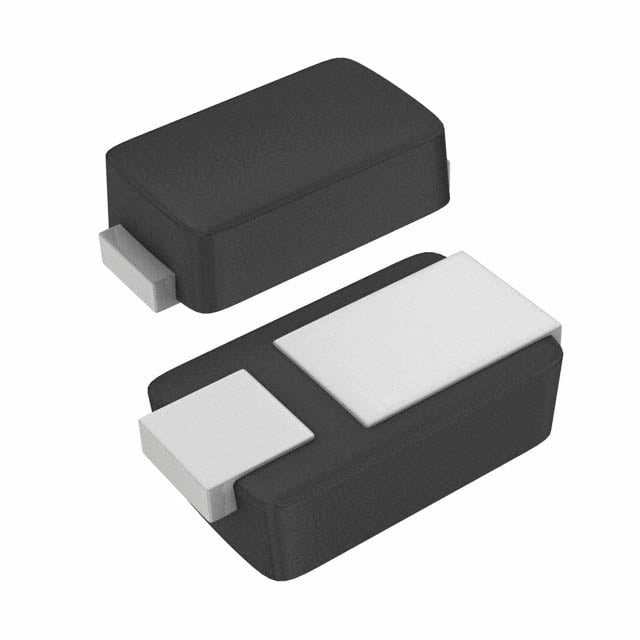

MSS2P2HM3/89A
DIODE SCHOTTKY 2A 20V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS2P2HM3
MSS2P2HM3/89A Hakkında
Vishay MSS2P2HM3/89A, MicroSMP paketinde Surface Mount Schottky doğrultma diyotudur. 2A ortalama doğrultulmuş akım ve 20V maksimum ters voltaj kapasitesiyle güç kaynakları, anahtarlamalar ve RF uygulamalarında kullanılır. 600mV tipik forward voltaj ve 500ns'den az recovery süresi, düşük güç kaybı ve hızlı anahtarlama özelliği sağlar. -55°C ile +150°C arasında çalışır. Ürün artık üretilmemektedir ancak mühendislik ve onarım uygulamalarında referans olarak kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 65pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 250 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
