RF Diyotlar

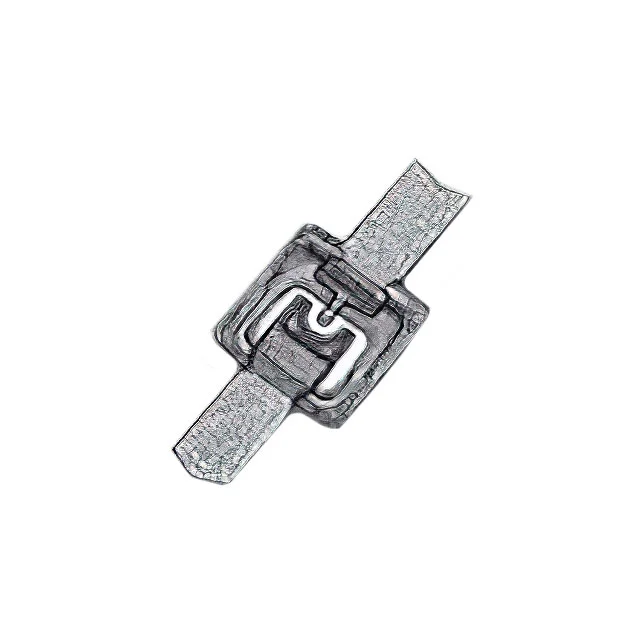

MSS20-146-B10D
DIE, SCHOTTKY DIODE, BEAMLEAD
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- B10D
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MSS20-146
MSS20-146-B10D Hakkında
MSS20-146-B10D, MACOM Technology Solutions tarafından üretilen yüksek hızlı Schottky diyottur. Beamlead paketlemesi ile sunulan bu DIE tipi bileşen, düşük kapasitans değeri (0.12pF @ 0V, 1MHz) sayesinde RF ve mikrodalga uygulamalarında kullanılır. 35 mA maksimum akım ve 100 mW güç taraması kapasitesine sahip olan komponent, 1V maksimum ters gerilim ile çalışır. -65°C ile 150°C arası geniş sıcaklık aralığında çalışabilmesi, endüstriyel ve askeri uygulamaları kapsamaktadır. Hızlı anahtarlama, düşük ileri gerilim düşüşü ve minimum reaktans özellikleri nedeniyle, detektör devreler, mixer uygulamaları ve yüksek frekanslı anahtarlama devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.12pF @ 0V, 1MHz |
| Current - Max | 35 mA |
| Diode Type | Schottky - Single |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | B10D |
| Part Status | Active |
| Power Dissipation (Max) | 100 mW |
| Supplier Device Package | B10D |
| Voltage - Peak Reverse (Max) | 1V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
