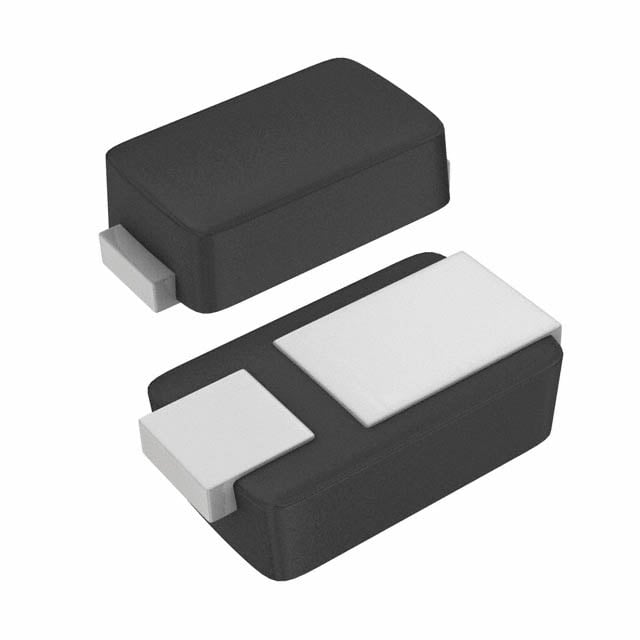

MSS1P6HM3J/89A
DIODE SCHOTTKY 1A 60V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P6HM3J
MSS1P6HM3J/89A Hakkında
MSS1P6HM3J/89A, Vishay tarafından üretilen 1A kapasiteli Schottky doğrultma diyotudur. 60V ters gerilim desteği ile düşük voltaj uygulamalarında hızlı anahtarlama ve doğrultma işlemlerine uygun tasarlanmıştır. 680 mV forward voltage (1A'da) ile minimum güç kaybı sağlar. MicroSMP (DO-219AD) yüzey montajlı paketinde sunulur. Fast recovery karakteristiği (≤500ns) ile beslenme kaynakları, güç yönetim devreleri ve inverter uygulamalarında kullanılabilir. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans gösterir. 40pF (4V, 1MHz) kapasitans değeri sahip bu komponentin ters kaçak akımı maksimum 150µA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 150 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
