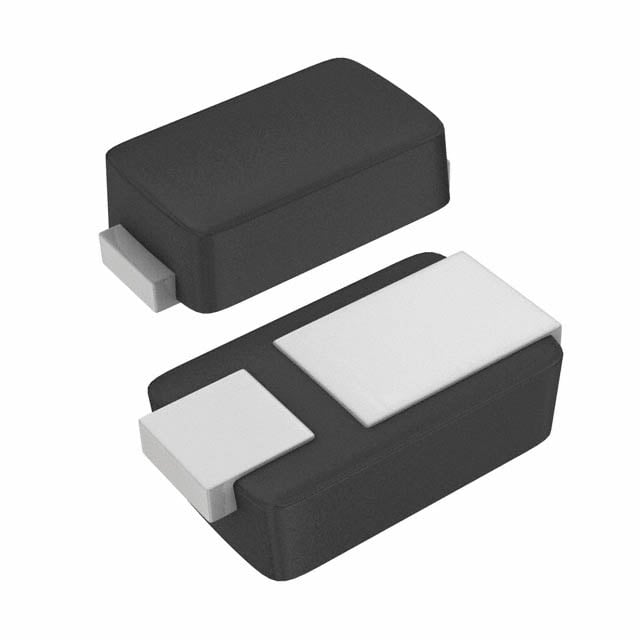

MSS1P6HM3/89A
DIODE SCHOTTKY 1A 60V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P6HM3
MSS1P6HM3/89A Hakkında
MSS1P6HM3/89A, Vishay tarafından üretilen 1A 60V Schottky doğrultucu diyottur. MicroSMP (DO-219AD) yüzey montaj paketinde sunulan bu bileşen, 680 mV forward voltaj değerine sahip olup, 500ns'den daha hızlı recovery süresine sahip fast recovery diyotudur. -55°C ile 150°C arasında çalışan cihaz, güç kaynakları, AC/DC konvertörleri, ters akım koruması ve yüksek frekanslı anahtarlama uygulamalarında kullanılır. 40pF kapasitans değeri ve 150 µA ters kaçak akımı ile düşük güç tüketimli tasarımlara uygun bir seçenektir. Yüksek verimli doğrultma işlemleri gerektiren endüstriyel ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 150 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
