Diyotlar - Doğrultucular - Tekil

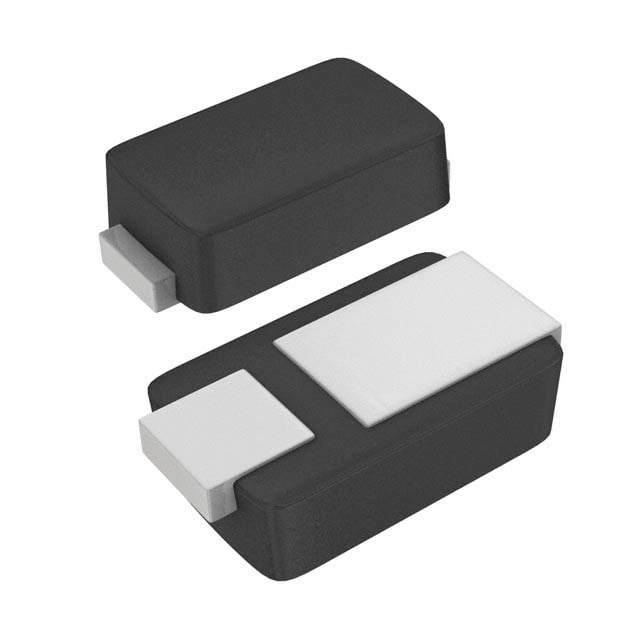

MSS1P5HM3/89A
DIODE SCHOTTKY 1A 50V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P5HM3
MSS1P5HM3/89A Hakkında
MSS1P5HM3/89A, Vishay tarafından üretilen 1A kapasiteli Schottky doğrultma diyotudur. 50V maksimum reverse voltaj desteği ile düşük voltaj uygulamalarında kullanılır. Hızlı recovery özelliğine (≤500ns) sahip olan bu diyot, düşük forward voltaj düşüşü (680mV @ 1A) ile enerji verimliliği sağlar. MicroSMP (DO-219AD) SMD paketinde sunulan komponent, -55°C ile +150°C arasında stabil çalışır. Güç kaynakları, anahtarlama devreleri, LED uygulamaları ve RF devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 150 µA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
