Diyotlar - Doğrultucular - Tekil

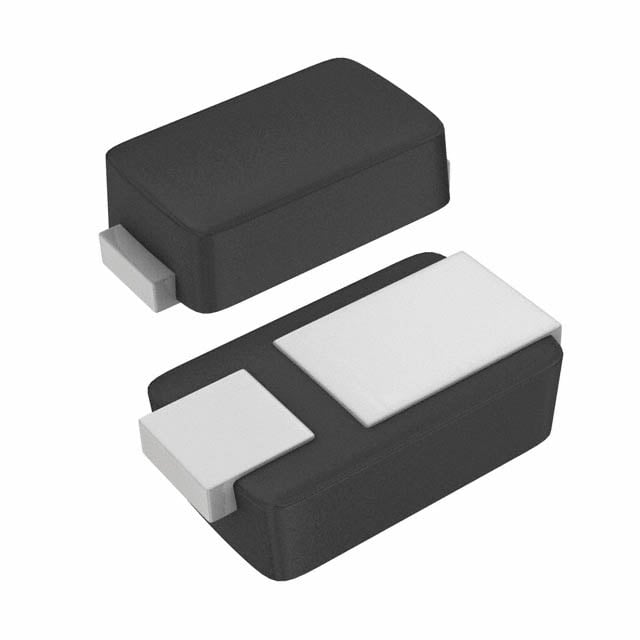

MSS1P4HM3/89A
DIODE SCHOTTKY 1A 40V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P4HM3
MSS1P4HM3/89A Hakkında
MSS1P4HM3/89A, Vishay tarafından üretilen Surface Mount Schottky diyottur. 1A ortalama doğrultma akımı ve 40V maksimum ters voltaj değerleri ile düşük güç uygulamalarında kullanılır. 550mV forward voltage ve 200µA ters sızıntı akımı özellikleri ile verimli doğrultma işlemi sağlar. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekans anahtarlama devrelerinde, güç kaynakları, DC-DC dönüştürücüler ve voltaj koruma uygulamalarında tercih edilir. MicroSMP (DO-219AD) paket formatı ile kompakt tasarımlara uyum sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
