Diyotlar - Doğrultucular - Tekil

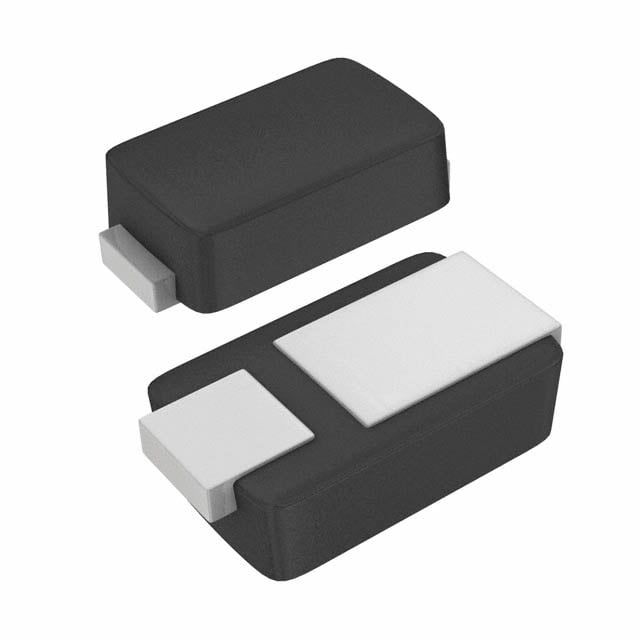

MSS1P3LHM3/89A
DIODE SCHOTTKY 1A 30V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P3LHM3
MSS1P3LHM3/89A Hakkında
MSS1P3LHM3/89A, Vishay tarafından üretilen 1A 30V Schottky doğrultucu diyotudur. MicroSMP (DO-219AD) yüzey montajlı paket ile sunulan bu bileşen, 500mV @ 1A ileri gerilim düşümü ve hızlı geri kazanım özelliğine (≤500ns) sahiptir. -55°C ile +150°C arasında çalışabilen bu diyot, anahtarlama güç kaynakları, DC-DC dönüştürücüler, ön doğrultma devreleri ve diğer yüksek frekans uygulamalarında kullanılır. 65pF @ 4V kapasitansı ve 250µA @ 30V ters kaçak akımı ile kompakt ve verimli tasarımlara olanak tanır. (Not: Bu ürün üretim dışıdır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 65pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 250 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
