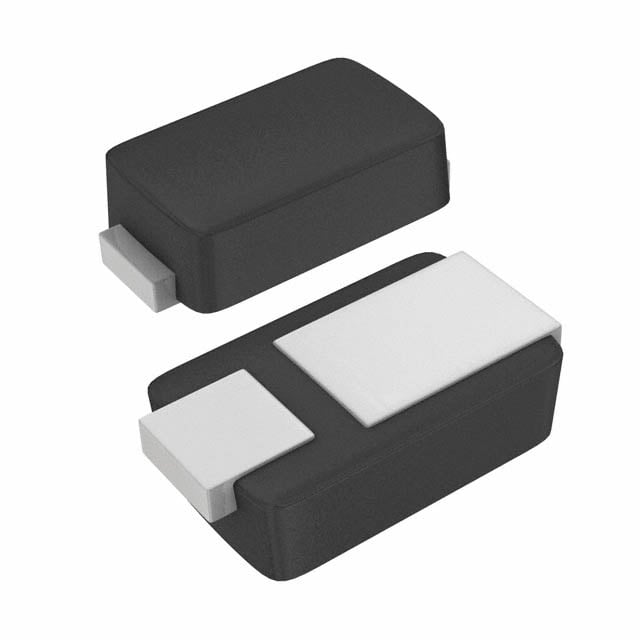

MSS1P3HM3/89A
DIODE SCHOTTKY 1A 30V MICROSMP
- Üretici
- Vishay
- Paket/Kılıf
- MicroSMP
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MSS1P3HM3
MSS1P3HM3/89A Hakkında
MSS1P3HM3/89A, Vishay tarafından üretilen 1A/30V kapasiteli bir Schottky doğrultma diyotudur. MicroSMP (DO-219AD) yüzey montaj paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 500mV @ 1A ileri voltaj düşümü ve 250µA @ 30V ters sızıntı akımı ile karakterize edilen bu diyot, güç kaynakları, anahtarlama devreleri ve RF uygulamalarında yaygın olarak tercih edilir. -55°C ile +150°C arasında çalışan bileşen, 200ns'den az iyileştirme zamanı ile hızlı switching işlemleri gerçekleştirebilir. Bileşenin kullanım ömrü tamamlanmış (Obsolete) olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 250 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | MicroSMP |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MicroSMP (DO-219AD) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
