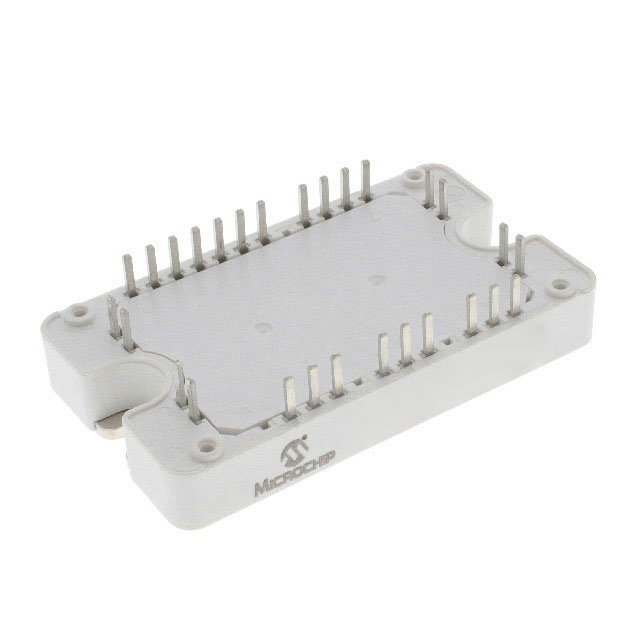

MSCSM70TAM19CT3AG
PM-MOSFET-SIC-SBD~-SP3F
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM70TAM19CT
MSCSM70TAM19CT3AG Hakkında
MSCSM70TAM19CT3AG, Microchip Technology tarafından üretilen 700V 6-kanal N-Channel Silicon Carbide (SiC) MOSFET Modülü'dür. 3-faz inverter uygulamaları için tasarlanan bu bileşen, 124A sürekli drenaj akımı ve 19mOhm RDS(on) değeri ile yüksek verimli güç dönüştürme sağlar. SP3F chassis mount paket tasarımı, endüstriyel elektrik motor sürücüleri, güneş inverterleri, UPS sistemleri ve EV şarj uygulamalarında kullanılır. -40°C ile 175°C arasında çalışabilen bu modül, düşük kayıplar ve hızlı anahtarlama özellikleri nedeniyle modern güç elektroniği tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 124A (Tc) |
| Drain to Source Voltage (Vdss) | 700V |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 215nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 4500pF @ 700V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 365W (Tc) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 40A, 20V |
| Supplier Device Package | SP3F |
| Vgs(th) (Max) @ Id | 2.4V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
