Transistörler - FET, MOSFET - Diziler

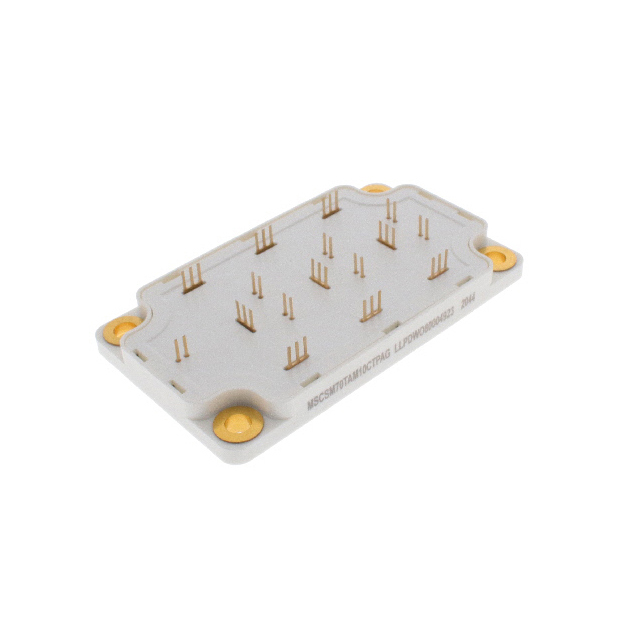

MSCSM70TAM10CTPAG
PM-MOSFET-SIC-SBD~-SP6P
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM70TAM10CTPAG
MSCSM70TAM10CTPAG Hakkında
Microchip Technology tarafından üretilen MSCSM70TAM10CTPAG, 6 N-Channel Silicon Carbide (SiC) MOSFET transistör dizisidir. 700V Drain-Source voltajında 238A sürekli drenaj akımı kapasitesi ile 3-fazlı köprü (3-Phase Bridge) konfigürasyonunda kullanılan güç elektronik uygulamalarına uygundur. Chassis mount SP6-P paket tipiyle sunulan bu modül, 9.5mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. 430nC gate charge ve 9000pF input capacitance özellikleriyle hızlı switching işlemleri gerçekleştirir. -40°C ile 175°C arasında çalışabilen bu komponent, endüstriyel güç dönüştürücü, inverter, elektrik araç tahrik sistemleri ve yenilenebilir enerji uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 238A (Tc) |
| Drain to Source Voltage (Vdss) | 700V |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 430nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 9000pF @ 700V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 674W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.5mOhm @ 80A, 20V |
| Supplier Device Package | SP6-P |
| Vgs(th) (Max) @ Id | 2.4V @ 8mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
