Transistörler - FET, MOSFET - Diziler

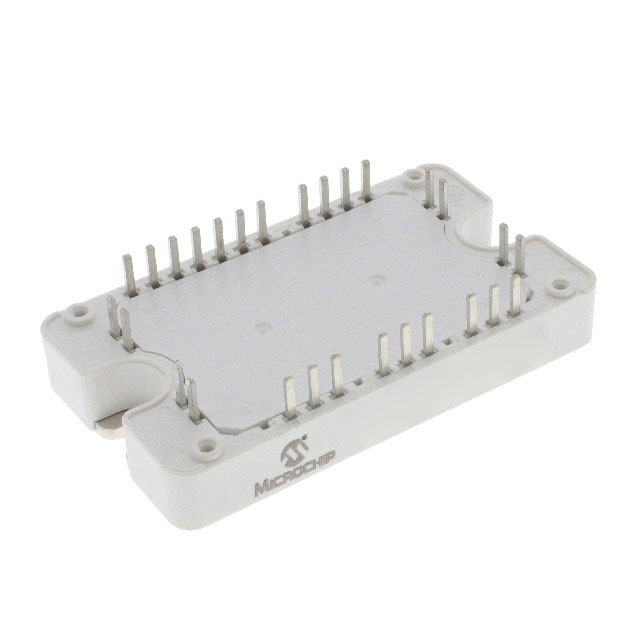

MSCSM120TAM31CT3AG
PM-MOSFET-SIC-SBD~-SP3F
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM120TAM31CT
MSCSM120TAM31CT3AG Hakkında
MSCSM120TAM31CT3AG, Microchip Technology tarafından üretilen 6 adet N-Channel Silicon Carbide (SiC) MOSFET'ten oluşan bir güç modülüdür. 3-faz invertör ve köprü uygulamaları için tasarlanmış bu bileşen, 1200V Drain-Source gerilim ve 89A sürekli drenaj akımı kapasitesine sahiptir. 31mΩ maksimum on-state direnci ile düşük kayıplar sağlar. -40°C ile 175°C arasında çalışan modül, endüstriyel sürücü kontrol, güç dönüştürücüler, elektrik araç şarj sistemleri ve yenilenebilir enerji uygulamalarında kullanılır. SP3F paket tipi ile chassis montajına uygun, 395W maksimum güç yönetimi kapasitesi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 89A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 232nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 3020pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 395W (Tc) |
| Rds On (Max) @ Id, Vgs | 31mOhm @ 40A, 20V |
| Supplier Device Package | SP3F |
| Vgs(th) (Max) @ Id | 2.8V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
