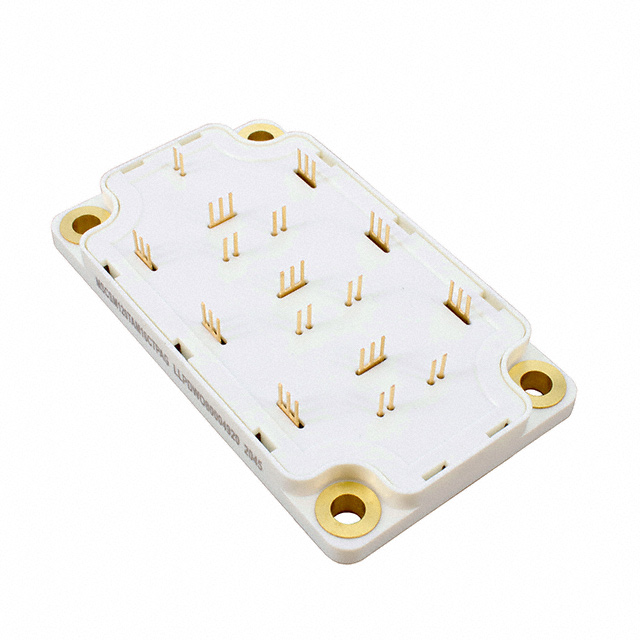

MSCSM120TAM16CTPAG
PM-MOSFET-SIC-SBD~-SP6P
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM120TAM16CTPAG
MSCSM120TAM16CTPAG Hakkında
Microchip Technology tarafından üretilen MSCSM120TAM16CTPAG, 6 N-Channel SiC MOSFET'ten oluşan 3-faz köprü modülüdür. 1200V drain-source gerilimi ve 171A sürekli drenaj akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. Silicon Carbide teknolojisi sayesinde düşük gate charge (464nC) ve 16mOhm RDS(on) değerleri ile verimli anahtarlama performansı sağlar. -40°C ile 175°C arasında çalışabilen bu modül, motor sürücüleri, güç dönüştürücüleri, UPS sistemleri ve endüstriyel uygulamalarda tercih edilir. Kasa montajlı SP6-P paket formatında sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 171A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 464nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 6040pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 728W (Tc) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 80A, 20V |
| Supplier Device Package | SP6-P |
| Vgs(th) (Max) @ Id | 2.8V @ 2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
