Transistörler - FET, MOSFET - Diziler

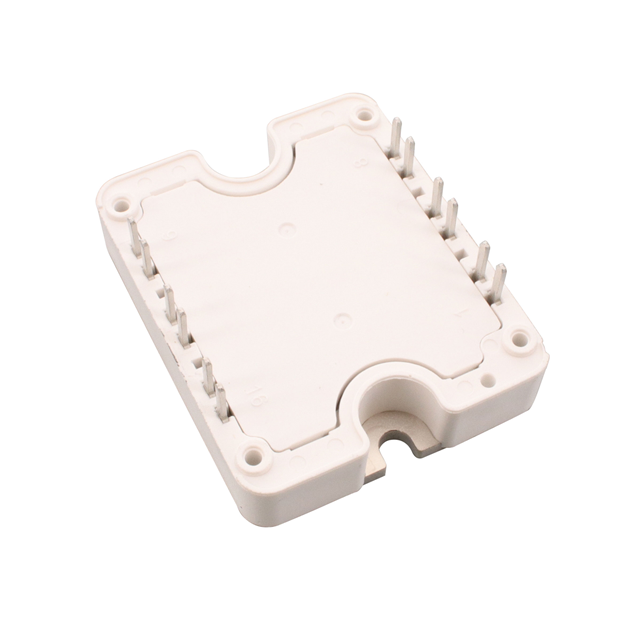

MSCSM120AM16CT1AG
PM-MOSFET-SIC-SBD~-SP1F
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM120AM16CT
MSCSM120AM16CT1AG Hakkında
MSCSM120AM16CT1AG, Microchip Technology tarafından üretilen Silicon Carbide (SiC) MOSFET dizi modülüdür. 1200V Drain-Source voltaj desteği ve 173A sürekli drenaj akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. 2 N-Channel kanaldan oluşan Phase Leg konfigürasyonu sayesinde invertör ve converter devrelerinde tercih edilir. 16mOhm'luk düşük on-resistance değeri güç kaybını minimize eder. -40°C ile 175°C arasında çalışan modül, enerji dönüşümü, elektrikli araç şarj sistemleri ve endüstriyel güç elektroniği uygulamalarında kullanım için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 173A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N Channel (Phase Leg) |
| Gate Charge (Qg) (Max) @ Vgs | 464nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 6040pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 745W (Tc) |
| Rds On (Max) @ Id, Vgs | 16mOhm @ 80A, 20V |
| Supplier Device Package | SP1F |
| Vgs(th) (Max) @ Id | 2.8V @ 2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
