Transistörler - FET, MOSFET - Diziler

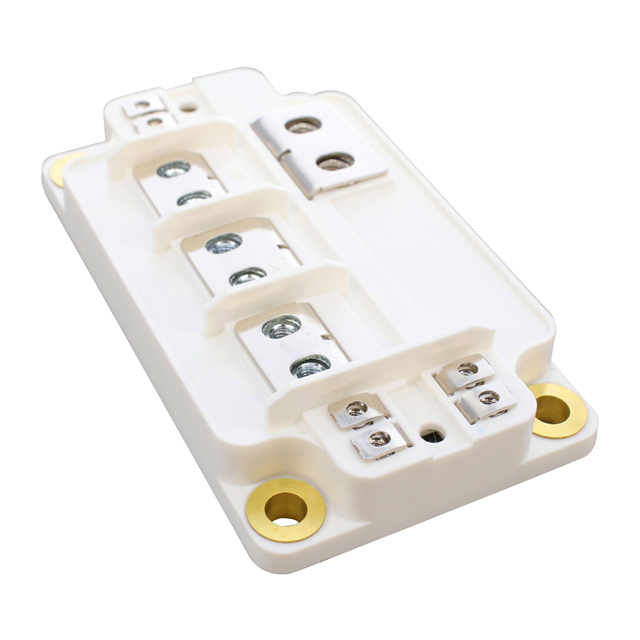

MSCSM120AM03CT6LIAG
PM-MOSFET-SIC-SBD~-SP6C LI
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM120AM03CT6LI
MSCSM120AM03CT6LIAG Hakkında
MSCSM120AM03CT6LIAG, Microchip Technology tarafından üretilen yüksek akım kapasiteli Silicon Carbide (SiC) MOSFET modülüdür. 1200V drain-source voltajı ve 805A sürekli akım kapasitesi ile güç dönüştürme uygulamalarında kullanılır. İki adet N-Channel FET'i phase leg konfigürasyonunda içeren bu bileşen, düşük 3.1mOhm on-resistance değeri sayesinde ısıl kaybı minimize eder. -40°C ile 175°C arasında çalışan modül, endüstriyel güç kaynakları, elektrikli araç drivetrain sistemleri, yenilenebilir enerji uygulamaları ve motor kontrol sistemlerinde yaygın olarak tercih edilir. SP6C LI chassis mount paketi ile sağlanan bileşen, 3.215kW maksimum güç yönetimi kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 805A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N Channel (Phase Leg) |
| Gate Charge (Qg) (Max) @ Vgs | 2320nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 30200pF @ 1kV |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3.215kW (Tc) |
| Rds On (Max) @ Id, Vgs | 3.1mOhm @ 400A, 20V |
| Supplier Device Package | SP6C LI |
| Vgs(th) (Max) @ Id | 2.8V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
