Transistörler - FET, MOSFET - Diziler

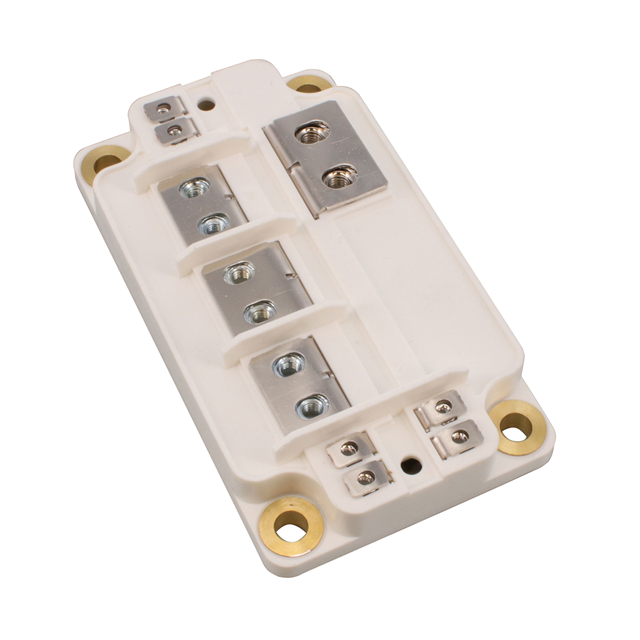

MSCSM120AM02CT6LIAG
PM-MOSFET-SIC-SBD~-SP6C LI
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- MSCSM120AM02CT
MSCSM120AM02CT6LIAG Hakkında
MSCSM120AM02CT6LIAG, Microchip Technology tarafından üretilen Silicon Carbide (SiC) tabanlı Power MOSFET modülüdür. 1200V drain-source gerilimi ve 947A sürekli drenaj akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 2 adet N-Channel transistörden oluşan Phase Leg konfigürasyonunda tasarlanmıştır. 2.6mΩ on-resistance değeri ile düşük güç kaybı sağlar. -40°C ile 175°C arasında çalışabilen modül, 3.75kW güç yönetiminde kullanılan endüstriyel kontrol sistemleri, elektrik motor sürücüleri ve güç elektronik dönüştürücülerinde uygulanır. SP6C LI paketinde chassis mount olarak sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 947A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N Channel (Phase Leg) |
| Gate Charge (Qg) (Max) @ Vgs | 2784nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 36240pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3.75kW (Tc) |
| Rds On (Max) @ Id, Vgs | 2.6mOhm @ 480A, 20V |
| Supplier Device Package | SP6C LI |
| Vgs(th) (Max) @ Id | 2.8V @ 12mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
