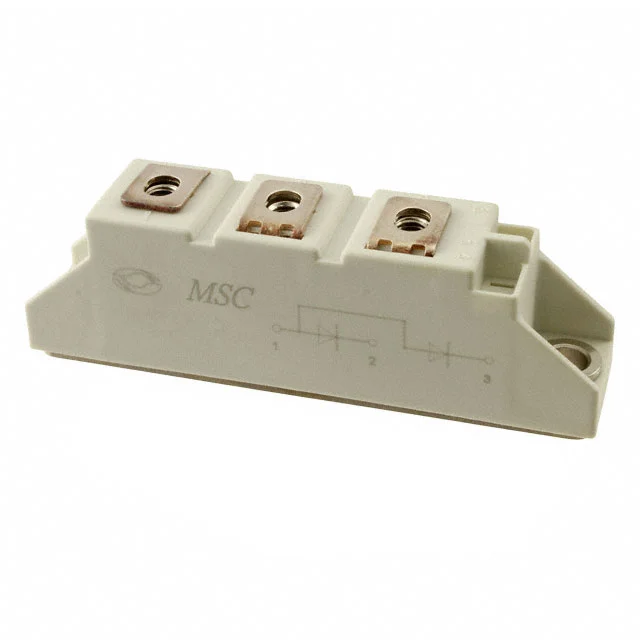

MSAD120-16
DIODE ARRAY GP 1600V 120A D1
- Üretici
- Microchip Technology
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MSAD120-16
MSAD120-16 Hakkında
MSAD120-16, Microchip Technology tarafından üretilen yüksek voltaj diyot dizisidir. 1 Pair Common Anode konfigürasyonunda tasarlanan bu bileşen, 1600V DC ters voltaj ve diode başına 120A ortalama doğrultulanmış akım kapasitesine sahiptir. Standard recovery tipi diyot olarak >500ns ve >200mA koşullarında çalışır. Maksimum forward voltajı 300A'de 1.43V olan MSAD120-16, Chassis Mount tipinde D1 pakete sahiptir. Ters akım kaçağı 1600V'de 6mA düzeyindedir. Yüksek güç uygulamalarında, endüstriyel doğrultama devrelerinde ve güç kaynağı sistemlerinde kullanılan bu diyot dizisi, standart kurtarma karakteristiğine sahip eski jenerasyon bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A |
| Current - Reverse Leakage @ Vr | 6 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | D1 |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.43 V @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
