Transistörler - FET, MOSFET - RF

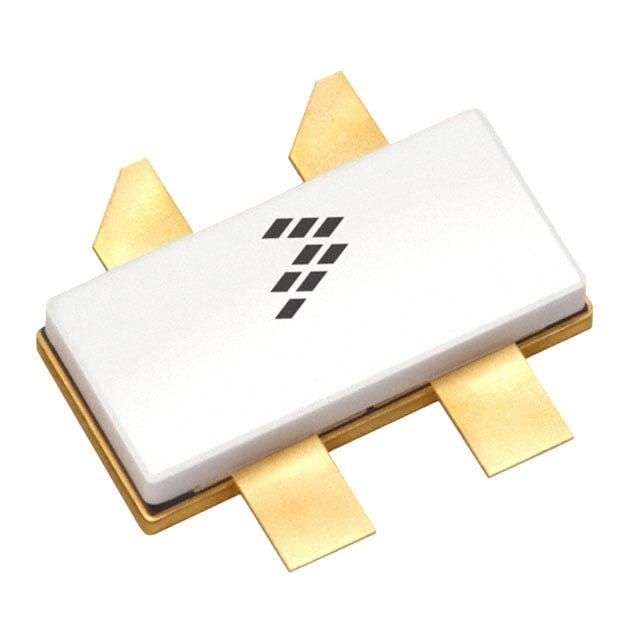

MRFX600HSR5
TRANS LDMOS 600W 400 MHZ 65V
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- NI-780S-4L
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- MRFX600HSR5
MRFX600HSR5 Hakkında
MRFX600HSR5, NXP Semiconductors tarafından üretilen dual LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) transistördür. 600W çıkış gücü kapasitesi ile RF uygulamaları için tasarlanmıştır. 1.8MHz ile 400MHz frekans aralığında çalışma kabiliyetine sahip olup, 26.4dB kazanç sağlar. 65V test gerilimi ve 179V nominal gerilim ile güçlü RF amplifikasyon uygulamalarında kullanılır. NI-780S-4L paket tipinde sunulan komponent, broadcast, endüstriyel ve haberleşme sistemi transmitter tasarımlarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Current Rating (Amps) | 10µA |
| Frequency | 1.8MHz ~ 400MHz |
| Gain | 26.4dB |
| Package / Case | NI-780S-4L |
| Part Status | Active |
| Power - Output | 600W |
| Supplier Device Package | NI-780S-4L |
| Transistor Type | LDMOS (Dual) |
| Voltage - Rated | 179 V |
| Voltage - Test | 65 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
