Transistörler - Bipolar (BJT) - RF

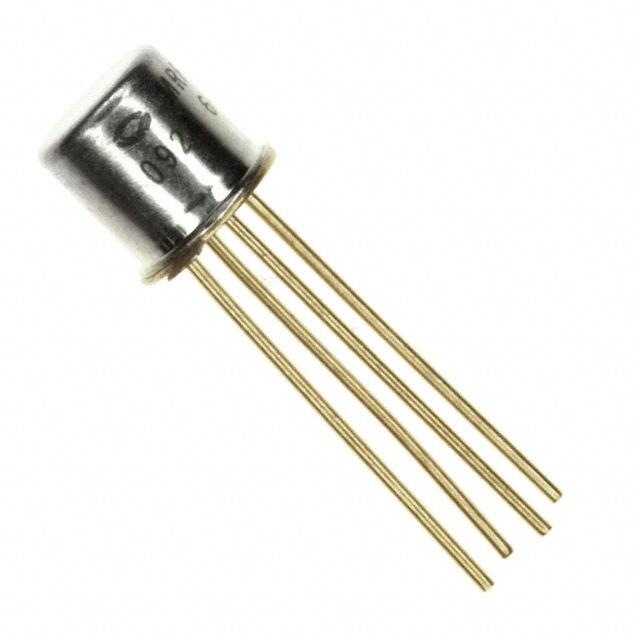

MRF904
RF TRANS NPN 15V 4GHZ TO72
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF904
MRF904 Hakkında
MRF904, Microchip Technology tarafından üretilen NPN tipi RF transistörüdür. 4GHz transition frequency ve 15V collector-emitter breakdown voltajı ile RF uygulamalarında kullanılmak üzere tasarlanmıştır. 30mA maksimum collector akımı ve 200mW güç yeteneğine sahiptir. 450MHz'de 1.5dB noise figure ile düşük gürültülü amplifikasyon uygulamalarında tercih edilir. VHF/UHF band uygulamaları, RF amplifikatörler, osilatörler ve mixer devreleri gibi yüksek frekans tasarımlarında kullanılabilir. TO-72 metal kutu paketinde sunulan bu transistör, through-hole montajı desteklemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 4GHz |
| Gain | 6.5dB ~ 10.5dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 1.5dB @ 450MHz |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 200mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
