Transistörler - FET, MOSFET - RF
MRF8P8300HSR6

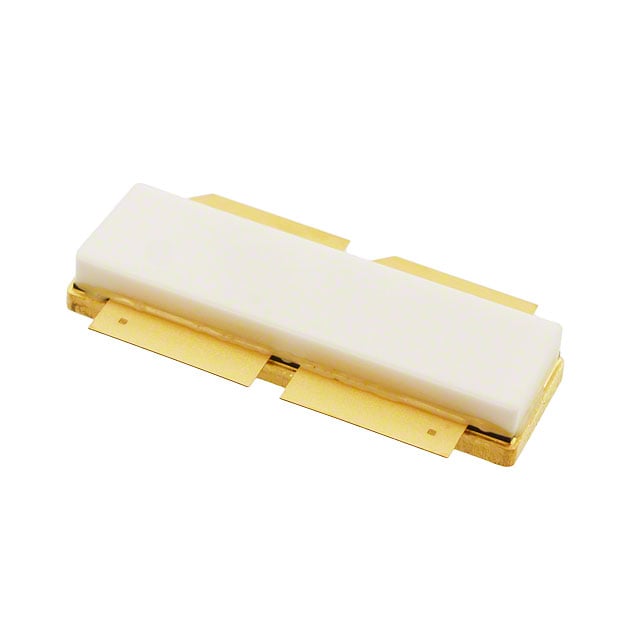

FET RF 2CH 70V 820MHZ NI1230S
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- NI-1230S
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- MRF8P8300HSR6
MRF8P8300HSR6 Hakkında
MRF8P8300HSR6, NXP Semiconductors tarafından üretilen dual kanal LDMOS RF transistörüdür. 820MHz çalışma frekansı ve 70V nominal gerilim ile tasarlanmıştır. 96W çıkış gücü kapasitesi ile radyo frekans güç amplifikatörü uygulamalarında kullanılır. 20.9dB kazanç ve 2A test akımı özellikleri ile mobil haberleşme, broadcast ve endüstriyel RF sistemlerinde yer alan güç yükseltme devrelerinde uygulanır. NI-1230S paketinde sunulan bu bileşen, 28V test gerilimi koşullarında karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 2 A |
| Frequency | 820MHz |
| Gain | 20.9dB |
| Package / Case | NI-1230S |
| Part Status | Obsolete |
| Power - Output | 96W |
| Supplier Device Package | NI-1230S |
| Transistor Type | LDMOS (Dual) |
| Voltage - Rated | 70 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
